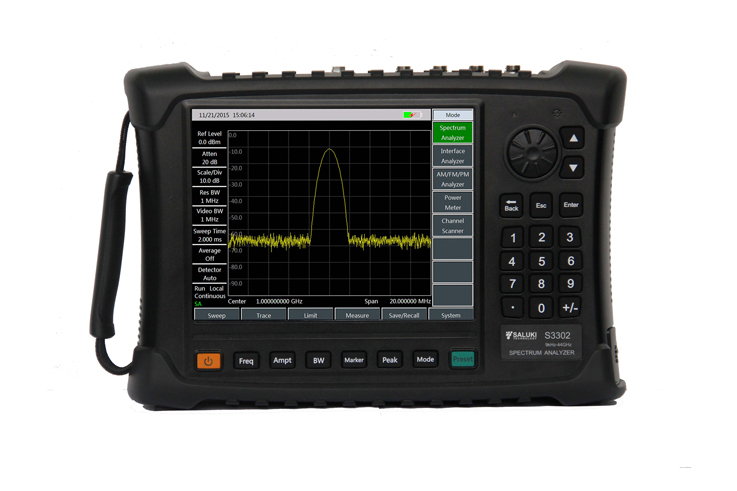

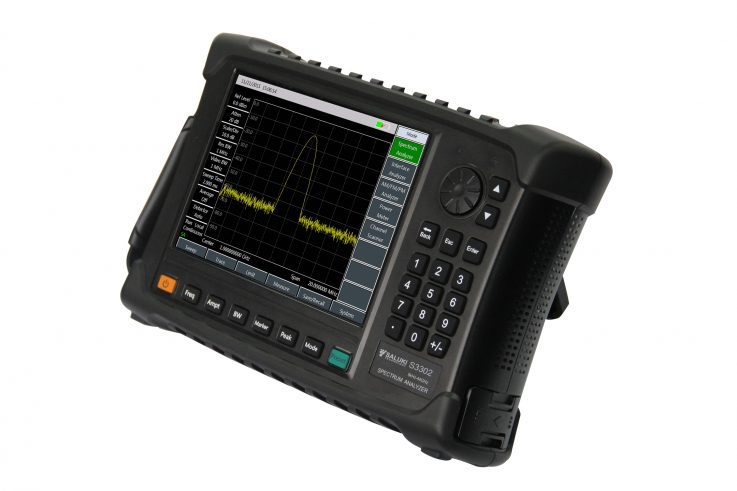

Serie S3302 Analizador de espectro portátil

El analizador de espectro portátil de la serie Saluki S3302 es un instrumento portátil de alta frecuencia. Proporciona múltiples funciones para cumplir con los diferentes requisitos de los usuarios. El analizador de espectro portátil S3302 tiene un diseño compacto, muy adecuado para la medición in situ. El analizador de espectro portátil de la serie S3302 se puede aplicar a la prueba de señales y equipos en las comunicaciones aeroespaciales, comunicaciones por microonda y por satélite, comunicaciones inalámbricas, vigilancia por radar, guerra electrónica y vigilancia electrónica, industtria guiada por precisión y otras industrias.

Características claves

Amplio rango de frecuencia de 9 kHz a 67 GHz, 9 modelos

Nivel de DANL bajo a -163 dBm @ 1 Hz RBW

Analizador de señales dinámico

Velocidad de escaneo rápida

Pantalla táctil a color de 8.4 "

Una variedad de funciones de medición

Interfaces flexibles y una interfaz de usuario amigable

Excelente rendimiento de ruido de fase

  • Amplio rango de frecuencia de 9 kHz a 67 GHz, 9 modelos

    El analizador de espectro de la serie Saluki S3302 es un instrumento portátil de gama alta, de tamaño pequeño y peso ligero, y es extremadamente adecuado para la medición in situ.

    La serie S3302 tiene 9 módulos para su opción, y puede satisfacer sus diferentes requisitos.

    •  9 kHz to 6.5 GHz
    •  9 kHz to 9 GHz
    •  9 kHz to 20 GHz
    •  9 kHz to 26.5 GHz
    •  9 kHz to 32 GHz
    •  9 kHz to 44 GHz
    •  9 kHz to 50 GHz
    •  9 kHz to 67 GHz

  • Experiencias convenientes para el usuario

    Es equipado con pantalla LCD brillante de 8.4 pulgadas, pantalla de fuente grande, pantalla táctil de operación conveniente, diseño de pantalla táctil y LCD integrado, una variedad de modos de visualización y ajuste automático del brillo de la luz de fondo, etc.

    Además, la serie S3302 tiene una variedad de interfaces de prueba auxiliares:

    • Interfaz de entrada / salida de referencia de 10 MHz
    • Interfaz de antena GPS
    • Interfaz de salida IF de intervalo cero
    • Interfaz de entrada de activación externa, etc.

  • Excelentes parámetros técnicos

    Amplio rango de frecuencia: cubre de 9 kHz a 67 GHz, 9 modelos

    Bajo nivel de ruido promedio mostrado hasta -163dBm @ 1Hz RBW (típico)

    Excelente rendimiento de ruido de fase:

    -112dBc / Hz @ compensación de frecuencia de 100kHz @ portadora de 1GHz (S3302SA / SB / SC),

    -106dBc / Hz @ 100kHz desplazamiento de frecuencia @ portadora de 1GHz (S3302A / B / C / D / E / F)

    Velocidad de barrido rápida: tiempo de barrido más rápido de intervalo de 1 GHz <20 ms

    Ancho de banda de resolución: 1Hz – 10MHz

  • Funciones integrales de medición inteligente

    El analizador de espectro de la serie S3302 puede ofrecer una variedad de  opciones de medición inteligente.

    • Análisis de espectro

    • Medición de la intensidad de campo

    • Barrido de canales

    • Análisis de interferencias

    • Medida de potencia

    • Demodulación analógica

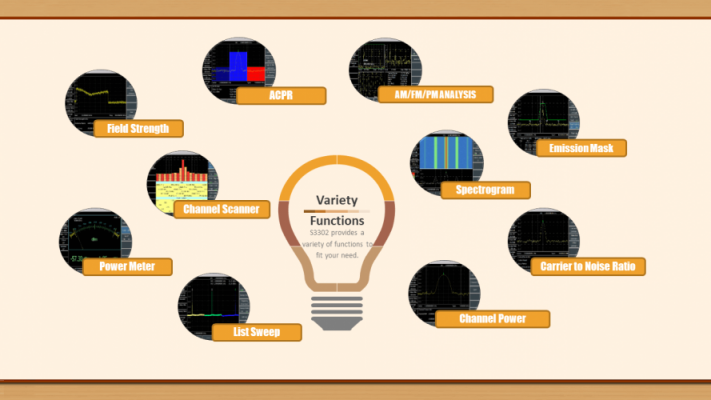

  • Una variedad de modos de función de medición

    La serie S3302 proporciona una variedad de opciones de modos de función  para adaptarse a sus necesidades.

    • Relación de potencia de canal adyacente (ACPR)

    • Análisis AM / FM / PM

    • Máscara de emisión

    • Relación portadora – ruido

    • Potencia del canal

    • Espectrograma

    • Barrido de lista

    • Medidor de potencia

    • Escáner de canales

    • Fuerza de campo

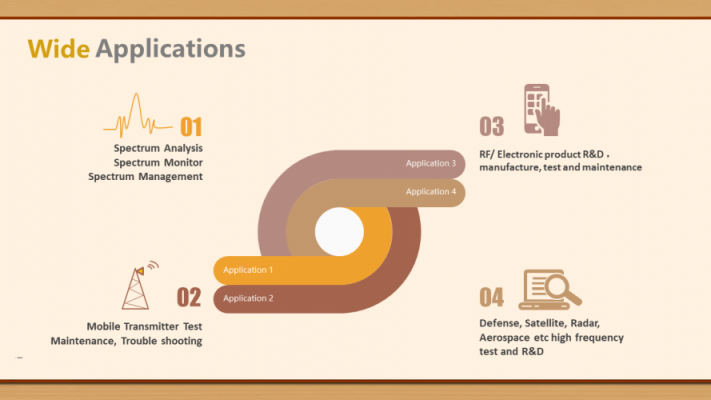

  • Amplias aplicaciones y escenas

    El analizador de espectro de la serie S3302 se puede aplicar a la prueba de señales y equipos en las comunicaciones aeroespaciales, comunicaciones por microonda y por satélite, comunicaciones inalámbricas, vigilancia por radar, guerra electrónica y vigilancia electrónica, área guiada por precisión y otras áreas.

    (1) Análisis de espectro, monitorización del espectro y gestión del espectro.

    (2) Mantenimiento de prueba de transmisor móvil, resolución de problemas.

    (3) RF / I + D de productos electrónicos, fabricación, prueba y mantenimiento.

    (4) Defensa, satélite, radar, aeroespacial, etc., pruebas de alta frecuencia e I + D.

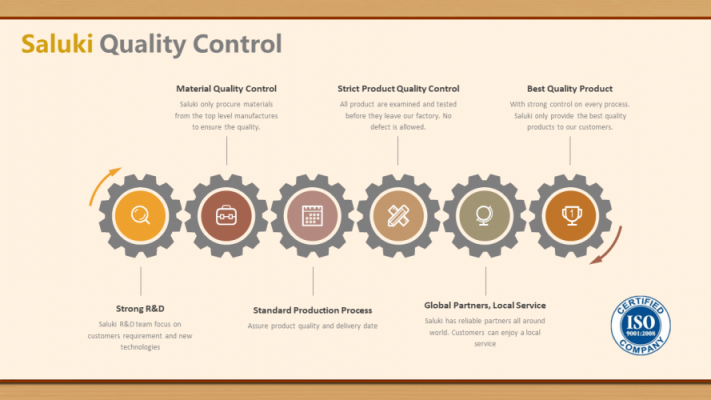

  • Control de calidad de Saluki

    •Fuerte I + D
    El equipo de I + D de Saluki se concentra en los requisitos de los clientes y las nuevas tecnologías.

    •Control estricto de la calidad del producto

    Todos los productos son examinados y probados antes de salir de nuestra fábrica. No se permite ningún defecto.

    •Control de calidad del material

    Saluki  sólo adquiere materiales de fabricantes de primer nivel para garantizar la calidad.

    •Producto de mejor calidad

    Con fuerte control de cada proceso. Saluki sólo ofrece productos de la mejor calidad a nuestros clientes.

    •Socios globales, servicio local

    Saluki tiene socios confiables en todo el mundo. Los clientes pueden disfrutar de un servicio local.

  • Tres años de garantía, servicio local

    3 años de garantía

    El analizador de espectro de la serie Saluki S3302 tiene una garantía de 3 años. Los clientes pueden reparar y mantener el S3302 en nuestros centros de servicio en todo el mundo.

    Distribuidores locales, Servicio local

    Saluki tiene distribuidores y socios en todo el mundo. Todo nuestro socio le brindará un servicio local.

    Equipo de soporte a su servicio

    El equipo de soporte de Saluki siempre está listo para ayudar. Contáctenos en cualquier momento y todos sus problemas serán respondidos dentro de las 24 horas.

    Pague menos y obtenga más

    Saluki le proporciona buenos analizadores de espectro a un precio asequible. Preamplificador es equipado con funciones de medición avanzadas. Pague menos y obtenga más.

Rango de frecuencia

S3302SA: 9 kHz to 4 GHz,
S3302SB: 9 kHz to 6.5 GHz,
S3302SC: 9 kHz to 9 GHz,
S3302A: 9 kHz to 20 GHz,
S3302B: 9 kHz to 26.5 GHz,
S3302C: 9 kHz to 32 GHz,
S3302D: 9 kHz to 44 GHz,
S3302E: 9 kHz to 50 GHz,
S3302F: 9 kHz to 67 GHz

Resolución de sintonización

1 Hz

Frecuencia nominal

10MHz

Tasa de envejecimiento

± 0.5ppm / año

Tiempo de escaneo

10μs – 600s (intervalo cero)

Exactitud de escaneo

± 2.00% (intervalo cero)

Precisión de lectura de frecuencia

± (lectura de frecuencia × error de referencia de frecuencia + 2% × intervalo + 10% × ancho de banda de resolución)

Ancho de barrido

100Hz – límite de frecuencia superior correspondiente al tipo de producto o 0Hz

Precisión de barrido

± 2.0%

Ancho de banda de resolución

1Hz – 10MHz (paso 1-3 veces)

Ancho de banda de video

1Hz – 10MHz (paso 1-3 veces)

Ruido de fase SSB (portadora 1GHz, 20 ℃ -30 ℃)

S3302SA/SB/SC:

•  ≤-108 dBc / Hz @ 10kHz offset

•  ≤-112 dBc / Hz @ 100kHz offset

•  ≤-118 dBc / Hz @ 1MHz offset

•  ≤-129 dBc / Hz @ 10MHz offset

S3302A/B/C/D/E/F:

•  ≤-102 dBc / Hz @ 10kHz offset

•  ≤-106 dBc / Hz @ 100kHz offset

•  ≤-111 dBc / Hz @ 1MHz offset

•  ≤-123 dBc / Hz @ 10MHz offset

Nivel de ruido medio mostrado (preamplificador activado)

S3302SA/SB/SC:

•  10MHz – 3GHz: ≤-160dBm

•  3GHz – 9GHz: ≤-157dBm

S3302A/B/C/D:

•  10MHz – 20GHz: ≤-157dBm

•  20GHz – 32GHz: ≤-154dBm

•  32GHz – 40GHz: ≤-148dBm

•  40GHz – 44GHz: ≤-140dBm

S3302E/F:

•  10MHz – 32GHz: ≤-154dBm

•  32GHz – 40GHz: ≤-148dBm

•  40GHz – 46GHz: ≤-143dBm

•  46GHz – 60GHz: ≤-135dBm

•  60GHz – 67GHz: ≤-123dBm

Nivel de ruido medio mostrado (preamplificador desactivado)

S3302SA/SB/SC:

•  10MHz – 3GHz: ≤-140dBm

•  3GHz – 9GHz: ≤-138dBm

S3302A/B/C/D:

•  10MHz – 20GHz: ≤-138dBm

•  20GHz – 32GHz: ≤-135dBm

•  32GHz – 40GHz: ≤-127dBm

•  40GHz – 44GHz: ≤-120dBm

S3302E/F:

•  10MHz – 20GHz: ≤-136dBm

•  20GHz – 32GHz: ≤-135dBm

•  32GHz – 40GHz: ≤-130dBm

•  40GHz – 46GHz: ≤-121dBm

•  46GHz – 60GHz: ≤-116dBm

•  60GHz – 67GHz: ≤-102dBm

Respuesta residual (preamplificador activado)

S3302SA/SB/SC:

•  10MHz – 9GHz: ≤-95dBm

S3302A/B/C/D:

•  10MHz – 32GHz: ≤-100dBm

•  32GHz – 44GHz: ≤-95dBm

(exception frequency: 3.2GHz)

Respuesta residual (preamplificador desactivado)

S3302SA/SB/SC:

•  10MHz – 9GHz: ≤-82dBm

S3302A/B/C/D:

•  10MHz – 13GHz: ≤-90dBm

•  13GHz – 20GHz: ≤-85dBm

•  20GHz – 44GHz: ≤-80dBm

(exception frequency: 3.2GHz)

Segunda distorsión armónica

S3302SA/SB/SC/E/F: <-62dBc

S3302A/B/C/D: 10MHz – 13GHz: ≤-60dBc

Exactitud de amplitud absoluta

10MHz – 13GHz: ± 1.8dB

13GHz – 40GHz: ± 2.3dB

40GHz – 50GHz: ± 2.7dB

50GHz – 67GHz: ± 3.0dB

Atenuador de entrada

S3302SA / SB / SC / E / F: rango de atenuación 0dB – 30dB, paso de 5dB

S3302A / B / C / D: rango de atenuación 0dB – 50dB, paso de 10dB

Max. Nivel de entrada seguro (entrada CW)

S3302SA/SB/SC/E/F:

•  +27dBm, typ. (≥10dB atenuación)

•  +20dBm, typ. (<10dB atenuación)

•  +20dBm, typ. (<10dB atenuación)

S3302A/B/C/D:

•  +30dBm, typ. (≥10dB atenuación)

•  +23dBm, typ. (<10dB atenuación)

•  +13dBm, typ. (<10dB atenuación)

Nivel de referencia

Rango: -120dBm – + 30dBm

Incertidumbre de conversión: ± 1.20dB

VSWR de la interfaz de entrada

Bajo la condición de nivel de referencia> 0dBm, atenuador por defecto

50MHz – 20GHz: ≤1.5: 1 (typ.)

20GHz – 44GHz: ≤2.0: 1 (typ.)

Puerto de prueba

Entrada RF:

S3302SA / SB / SC / A / B: conector hembra tipo N

S3302C / D: conector macho de 2,4 mm

S3302E / F: conector macho de 1,85 mm

Salida RF:

S3302SA / SB / SC: conector hembra tipo N

Otra interfaz

Entrada / salida de referencia de 10 MHz: conector hembra BNC

Entrada de disparador externo: conector hembra BNC

Salida IF: conector hembra BNC

Entrada de antena GPS: conector hembra BNC

Duración de la batería (típ.)

S3302SA/SB/SC: 3hrs,

S3302A/B/C/D: 2.5hrs,

S3302E/F: 2hrs

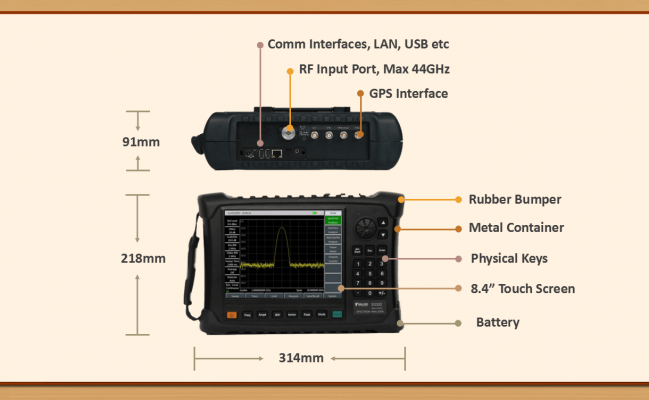

Dimensión

Excluyendo el mango, soportes: 314 (W) × 218 (H) × 91 (D) mm
Incluyendo el mango, soportes: 338 (W) × 218 (H) × 100 (D) mm

Peso (sin batería)

S3302SA/SB/SC: ≤4.5kg,

S3302A/B/C/D: ≤5kg,

S3302E/F: ≤5.3kg

Fuente de alimentación

Adaptador de corriente CA: entrada 100V-240VAC, 50-60Hz; salida 15VDC, 4A
Batería de litio: 10,8 V, 7800 mAh

Equipo principal

Módulo No. Item Descripción
S3302SA Analizador de espectro portátil 9 kHz to 4 GHz
S3302SB Analizador de espectro portátil 9 kHz to 6.5 GHz
S3302SC Analizador de espectro portátil 9 kHz to 9 GHz
S3302A Analizador de espectro portátil 9 kHz to 20 GHz
S3302B Analizador de espectro portátil 9 kHz to 26.5 GHz
S3302C Analizador de espectro portátil 9 kHz to 32 GHz
S3302D Analizador de espectro portátil 9 kHz to 44 GHz
S3302E Analizador de espectro portátil 9 kHz to 50 GHz
S3302F Analizador de espectro portátil 9 kHz to 67 GHz

Opciones

Módulo No. Item Descripcion
S3302-05 Manual de programación /
S3302-06 adaptador de corriente /
S3302-07 Batería de litio recargable Repuesto
S3302-08 CAT5 LAN cable Punto a punto, longitud de 2m
S3302-09 Micro SD tarjeta Clase 4, capacidad 8G
S3302-10 Opción GPS Antena GPS expuesta (BNC), módulo GPS integrado y software
S3302-11 Medidor de potencia USB Función de medición de potencia USB (se necesita la opción 12-15)
S3302-12 Sonda de potencia de onda continua de alimentación USB S87230 9kHz - 6GHz Sensores de potencia (se necesita la opción 11)
S3302-13 Sonda de potencia de onda continua de alimentación USB S87231 10MHz - 18GHz Sensores de potencia (se necesita la opción 11)
S3302-14 Sonda de potencia de onda continua de alimentación USB S87232 50MHz - 26.5GHz Sensores de potencia (se necesita la opción 11)
S3302-15 Sonda de potencia de onda continua de alimentación USB S87233 50MHz - 40GHz Sensores de potencia (se necesita la opción 11)
S3302-16 Analizador de interferencias Proporcionar cascada, funciones de medición RSSI
S3302-17 AM/FM/PM Analyzer Implementar análisis de características de modulación de señal AM / FM / PM
S3302-18 Escáner de canales Medición de potencia de señales de frecuencia o canales múltiples
S3302-19 Barrido de lista Medición de escaneo continuo de banda multifrecuencia
S3302-20 Salida IF de intervalo cero Salida de señal IF de la tercera o cuarta señal de frecuencia intermedia (una opción disponible de dos)
S3302-21 S89101A Antena Rango de frecuencia: 10kHz-20MHz (se necesita opcion 25 )
S3302-22 S89101B Antena Rango de frecuencia: 20MHz-200MHz (se necesita opcion 25 )
S3302-23 S89101C Antena Rango de frecuencia: 200MHz-500MHz (se necesita 25)
S3302-24 S89101D Antena Rango de frecuencia: 500MHz-4GHz (se necesita 25)
S3302-25 S89401 Antena Amplificador Rango de frecuencia: 10kHz-4GHz, N (f) (debe trabajar con opción 17, 18, 19 or 20)
S3302-26 S89901 Antena Rango de frecuencia:1GHz-18GHz, N (f)
S3302-27 S89902 Antena Rango de frecuencia:18GHz-40GHz, 2.92mm (f)

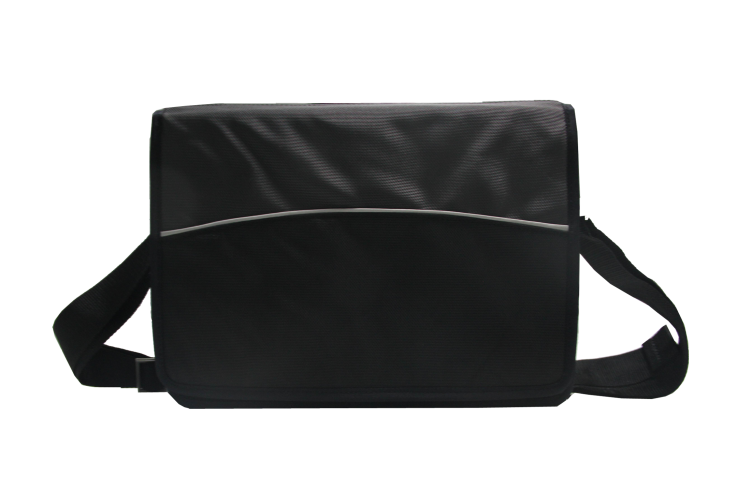

S3302-28 Bolso funcional Bag /
S3302-29 Mochila /
S3302-30 Maletín de transporte Para un transporte seguro
S3302-31 S89901 Mango de antena Se necesita opci ón 26
S3302-32 S89902 Antenna Handle Se necesita opci ón 27
S3302-33 Analizador de señal Para realizar el análisis rápido de la señal de interferencia y proporcionar la salida de audio y captura de IQ .
S3302-34 Fuerza de campo Proporcionar funciones Pscan, Fscan, MScan, etc.
S3302-35 Generador de seguimiento (100kHz - 4GHz) Sólo para S3302SA
S3302-36 Generador de seguimiento (100 kHz - 6,5 GHz) Sólo para S3302SB
S3302-37 Generador de seguimiento (100kHz - 9GHz) Sólo para S3302SC
S3302-38 Análisis de orientación Software integrado (necesita opción 10, 50 y antena direccional)
S3302-39 Mapa de cobertura Software integrado (se necesita opción 10)
S3302-40 Cargador de vehículo /
S3302-41 Antena omnidireccional portátil Rango de frecuencia: 700 MHz-2,7 GHz (para bandas de comunicación)
S3302-42 700MHz - 4GHz Directional Antenna Antena logarítmica periódica activa
S3302-43 700MHz - 6GHz Directional Antenna Antena logarítmica periódica activa
S3302-44 680MHz - 10GHz Directional Antenna Antena logarítmica periódica activa
S3302-45 680MHz - 20GHz Directional Antenna Antena logarítmica periódica activa
S3302-46 400MHz - 4GHz Directional Antenna Antena logarítmica periódica activa
S3302-47 400MHz - 6GHz Directional Antenna Antena logarítmica periódica activa
S3302-48 380MHz - 10GHz Directional Antenna Antena logarítmica periódica activa
S3302-49 380MHz - 20GHz Directional Antenna Antena logarítmica periódica activa
S3302-50 Brújula eléctrica externa Brújula eléctrica USB externa (se necesita la opción 38)
S3302-51 Antena omnidireccional de 6GHz (680MHz - 6GHz) Antena omnidireccional portátil
S3302-52 Antena omnidireccional 8GHz (300MHz - 8GHz) Antena omnidireccional portátil
S3302-53 Antena portátil VHF/UHF Rango de frecuencia: 140MHz/430MHz
S3302-54 Antena direccional pasiva (700MHz - 4GHz) Antena logarítmica periódica pasiva
S3302-55 Antena direccional pasiva (700MHz - 6GHz) Antena logarítmica periódica pasiva
S3302-56 Antena direccional pasiva (680MHz - 10GHz) Antena logarítmica periódica pasiva
S3302-57 Antena direccional pasiva (680MHz - 18GHz) Antena logarítmica periódica pasiva
S3302-58 Antena direccional pasiva (680MHz - 25GHz) Antena logarítmica periódica pasiva
S3302-59 Antena direccional pasiva (680MHz - 35GHz) Antena logarítmica periódica pasiva
S3302-60 N/SMA-JJ RF Cable (2m) Cable coaxial RF N macho a SMA macho, DC-18GHz, longitud de 2 m
S3302-61 N/SMA-JJ RF Cable (1m) Cable coaxial RF macho N a SMA macho, DC-18GHz, longitud 1 m
S3302-62 Función de análisis de orientación de antena diferencial Software integrado de búsqueda de dirección de alta precisión (se necesita la opción 63, 64 o 65)
S3302-63 8GHz conjunto de antena diferencial Frequency range: 1GHz-8GHz, including differential antenna components, transport box, high-precision electronic compass, tripod, etc. (need option 63)
S3302-64 10GHz differential antenna assembly Rango de frecuencia: 1GHz-10GHz, incluyendo componentes de antena diferencial, caja de transporte, brújula electrónica de alta precisión, trípode, etc. (necesita la opción 63)
S3302-65 Conjunto de antena diferencial de 18 GHz Rango de frecuencia: 1GHz-18GHz, incluidos componentes de antena diferencial, caja de transporte, brújula electrónica de alta precisión, trípode, etc. (se necesita la opción 63)
S3302-67 Caja de transporte de antena ZE9080 Se utiliza para antena y amplificador, incluida la opción 21, 22, 23, 24, 25

Dejar un mensaje
