Serie S3532 Analizador de espectro

El analizador de espectro de la serie Saluki S3532 alcanza el máx. 7.5GHz con excelente rendimiento. Preamplificador, demodulación AM / FM, análisis de interferencias, línea límite, OBW, ACPR, etc., todas estas funciones útiles se proporcionan como estándar. El analizador de espectro de la serie S3532 está equipado con una fuente de seguimiento opcional. Mientras tanto, el usuario también puede elegir una fuente CW incorporada que puede ampliar la capacidad del analizador de espectro S3532.

Características claves

Rango de frecuencia de 9 kHz a 3,6 GHz / 7,5 GHz

DANL <-150dBm, <-161dBm (típ.)

Análisis de audio

Compatible con SCPI

Max. Fuente de seguimiento de 3GHz y fuente CW

Preamplificador estándar / función de cascada / función de línea de límite

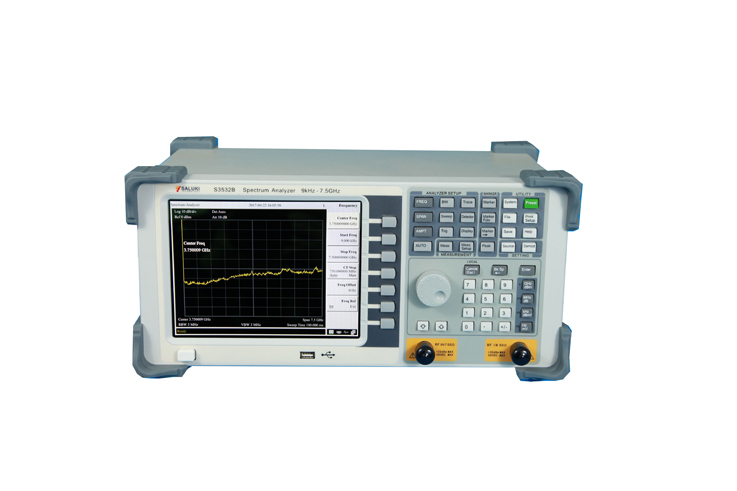

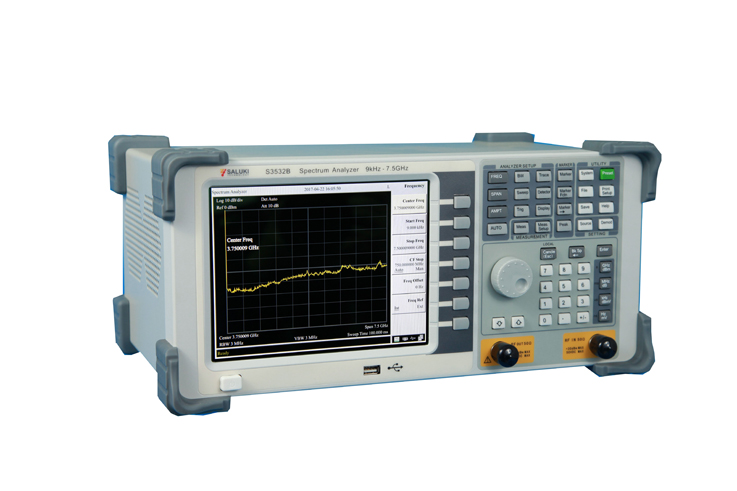

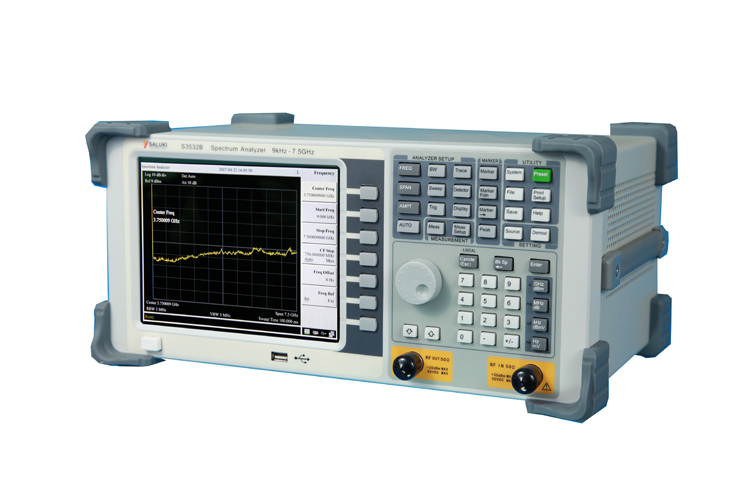

  • Analizador de espectro de sobremesa, de 9 kHz a 7,5 GHz

    S3532 es un analizador de espectro económico para un intervalo de 7,5 GHz. Tiene buenas especificaciones y múltiples funciones dentro de una pequeña caja de buen aspecto.

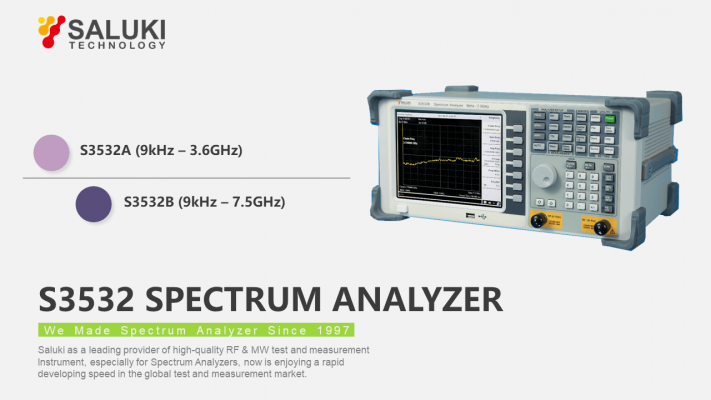

    La serie S3532 tiene 2 módulos para elegir.

    • De 9 kHz a 3,6 GHz

    • De 9 kHz a 7,5 GHz

    La serie S3532 se puede utilizar en diferentes escenarios de medición:

    • Prueba de transmisor de análisis de espectro

    • Aplicaciones móviles, comunicación RF / microondas

    • I + D, fabricación, prueba y mantenimiento de productos electrónicos / RF

    • Educación

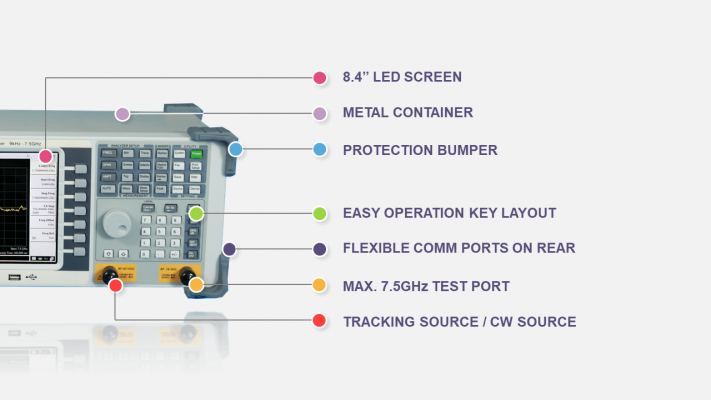

  • Puertos de comunicación flexibles, pequeños y portátiles

    El analizador de espectro de la serie S3532 está equipado con una pantalla LCD de alto brillo de 8.4 pulgadas. Es un módulo de tamaño pequeño para instrumento de sobremesa.
    La serie S3532 admite control remoto a través de un puerto USB o un puerto LAN. El usuario puede programar su propio software de gestión con el comando SCPI proporcionado en el manual de programación. O use el software de PC para hacer el control remoto.
    La serie S3532 tiene una fuente de seguimiento incorporada estándar de 3,2 GHz o 3,6 GHz para diferentes módulos. Y también proporciona una variedad de accesorios opcionales, que incluyen antena direccional, antena omnidireccional, kit de sonda de campo cercano, puente SWR, sensor de potencia USB, etc.

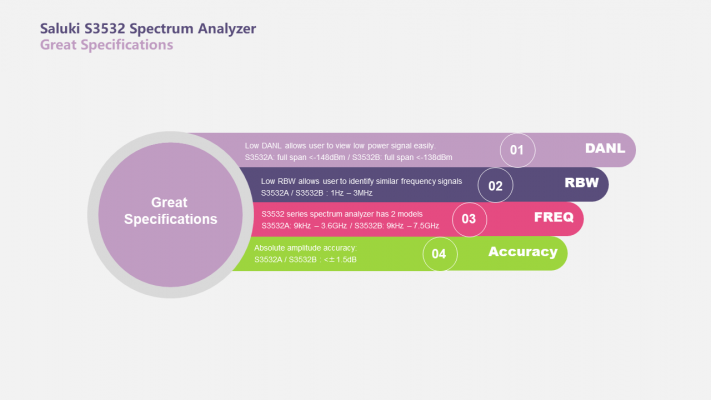

  • Excelentes especificaciones técnicas

    Rango de frecuencia: cubre de 9 kHz a 7,5 GHz

    Nivel de ruido promedio mostrado típico: (rango completo) <-148dBm para S3532A, <-138dBm para S3532B

    Buen rendimiento de ruido de fase: (portadora de 500 MHz)

    <-100dBc / Hz @ 100kHz desplazamiento de frecuencia (S3532A) y <-90dBc / Hz @ 100kHz desplazamiento de frecuencia (S3532B)

    Precisión de amplitud absoluta: <± 1,5 dB

    Ancho de banda de resolución: 1 Hz – 3 MHz

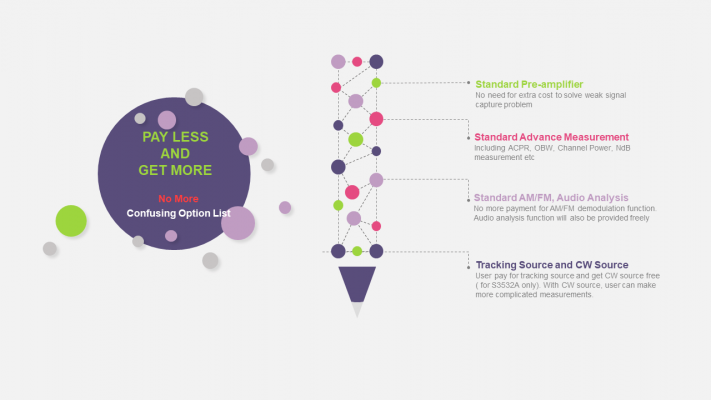

  • Una variedad de modos de función de medición

    La serie S3532 proporciona una variedad de modos de función para adaptarse a sus necesidades.

    Preamplificador estándar

    No es necesario un costo adicional para resolver el problema de captura de señal débil.

    Medición avanzada estándar

    Incluyendo ACPR, OBW, potencia de canal, medición de NdB, etc.

    Análisis de audio estándar AM / FM

    No más pago por la función de demodulación AM / FM. La función de análisis de audio también se proporcionará gratuitamente.

    Fuente de seguimiento y fuente CW

    Rango de frecuencia de la fuente de seguimiento de 100 kHz a 3,6 GHz / 3,2 GHz para diferentes módulos. Con la fuente CW, el usuario puede realizar mediciones más complicadas.

  • Tres años de garantía, servicio local

    3 años de garantía
    La serie Saluki S3532 disfruta de una garantía de 3 años. Los clientes pueden ser reparados y mantenidos en nuestros centros de servicio en todo el mundo.

    Distribuidores locales, Servicio local

    Saluki tiene distribuidores y socios en todo el mundo. Todo nuestro socio le brindará un servicio local.

    Equipo de soporte a su servicio

    El equipo de soporte de Saluki siempre está listo para ayudar. Contáctenos en cualquier momento y todos sus problemas serán respondidos dentro de las 24 horas.

Rango de frecuencia

S3532A: 9 kHz a 3.6 GHz,
S3532B: 9 kHz a 7.5 GHz

Resolución de sintonización

1 Hz

Rango RBW

1 Hz – 500 kHz, 1 MHz, 3 MHz

Rango VBW

10 Hz – 3 MHz

Nivel de ruido medio mostrado (preamplificador activado)

S3532A:
• 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-150dBm
• 10MHz – 1GHz: <-155dBm
• 1GHz – 3.6GHz: <-148dBm
S3532B:
• 100kHz – 1MHz: <-110dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-140dBm
• 10MHz – 2GHz: <-148dBm
• 2GHz – 3.4GHz: <-143dBm

• 3.4GHz – 5GHz: <-145dBm

• 5GHz – 7.5GHz: <-138dBm
(0dB atenuación, RBW=1 Hz)

Nivel de ruido medio mostrado (preamplificador desactivado)

S3532A:
• 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-130dBm
• 10MHz – 1GHz: <-135dBm
• 1GHz – 3.6GHz: <-130dBm
S3532B:
• 100kHz – 1MHz: <-95dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-125dBm
• 10MHz – 2GHz: <-133dBm
• 2GHz – 3.4GHz: <-130dBm

• 3.4GHz – 5GHz: <-133dBm

• 5GHz – 7.5GHz: <-127dBm
(0dB atenuación, RBW=1 Hz)

Ruido de fase SSB

S3532A:

•  ≤-90 dBc / Hz @ 30kHz offset

•  ≤-100 dBc / Hz @ 100kHz offset

•  ≤-110 dBc / Hz @ 1MHz offset

S3532B:

•  ≤-80 dBc / Hz @ 30kHz offset

•  ≤-90 dBc / Hz @ 100kHz offset

•  ≤-110 dBc / Hz @ 1MHz offset

Max. Nivel de entrada seguro (entrada CW)

S3532A:+27 dBm

S3532B:+23 dBm

Rango de atenuador de entrada

S3532A: 0 – 39 dB, pasos de 3 dB

S3532B: 0 – 30 dB, pasos de 1 dB

TOI (>30MHz)

S3532A:+10 dBm

S3532B:+13 dBm

SHI (>10MHz)

S3532A:+30 dBm

S3532B:+40 dBm

Entrada espuria relacionada (> 10MHz)

<-60dBc

Entrada espuria relacionada (> 10MHz)

<-85dBm

Puerto de prueba

Tipo N hembra (50Ω)

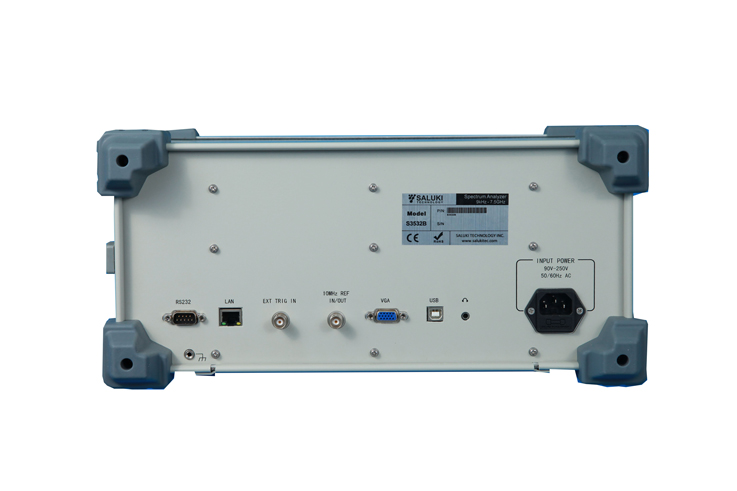

Puerto de comunicación

USB 2.0, LAN

Entrada / salida de referencia

10MHz: nivel de entrada 0dBm a + 10dBm,

BNC hembra: nivel de salida 0dBm ± 2dB

Entrada activadora puerto

BNC hembra

Pantalla

LCD TFT de 8,4 pulgadas

Dimension

390 (H) × 182 (W) × 230 (D)mm

Peso

6.5kg

Equipo principal

Módulo No. Item Descripcion
S3532A Analizador de espectro 9 kHz to 3.6 GHz
S3532B Analizador de espectro 9 kHz to 7.5 GHz

Opciones

Módulo No. Item Descripcion
S3532-01 Medición de la intensidad de campo /
S3532-02 Kit de sonda de campo cercano /
S3532-03 Módulo de identificación de frecuencia /
S3532-04 Antena direccional Rango de frecuencia: 600MHz - 8GHz
S3532-05 Antena omnidireccional Rango de frecuencia: 300MHz - 7.5GHz
S3532-06 Puente SWR Rango de frecuencia: 10MHz - 3.6GHz
S3532-07 Sensor de potencia USB Rango de frecuencia: 10MHz - 6GHz
S3532-08 Kit de demostración de RF /
