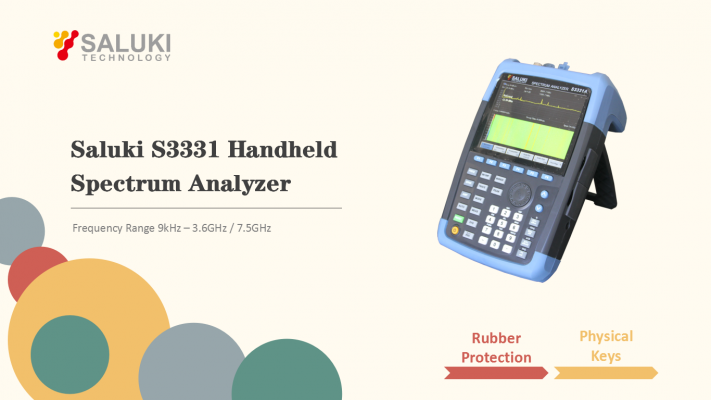

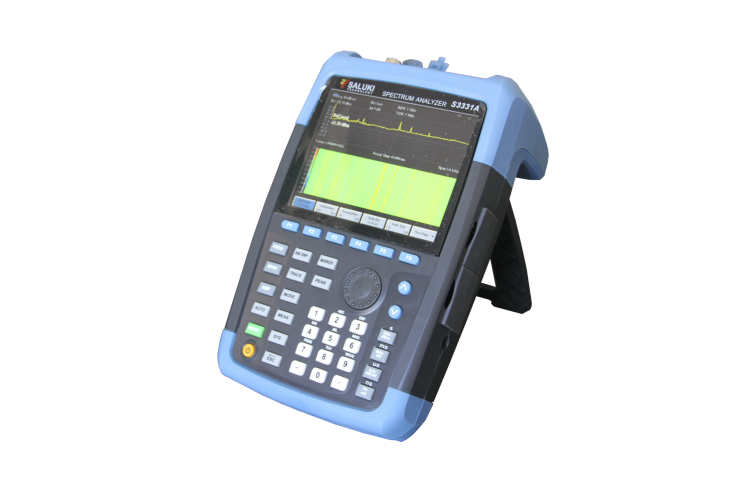

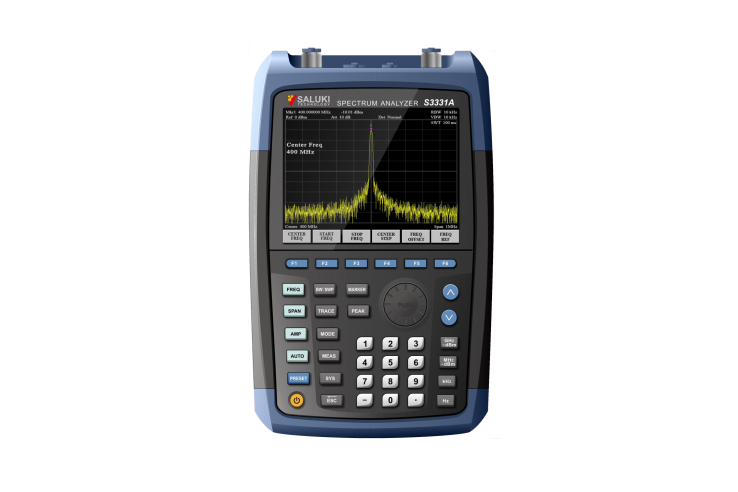

S3331 Analizador de espectro portátil

El analizador de espectro portátil de la serie Saluki S3331 proporciona características y funciones avanzadas de los analizadores de sobremesa. La serie S3331 tiene funciones como análisis de espectro, análisis de interferencia, ACPR, OBW, potencia de canal, AM / FM, línea límite, etc. El analizador de espectro de la serie S3331 tiene un precio muy competitivo y es una solución de bajo costo para la medición de espectro de campo de 7.5GHz.

Características claves

Rango de frecuencia de 9 kHz a 3,6 GHz / 7,5 GHz

Alta sensibilidad, mejor DANL <-160 dBm

Fuente de seguimiento estándar de 1,5 GHz / 3,2 GHz

Preamplificador estándar, espectrograma, OBW, ACPR, etc.

Duración de la batería de 4 h, pantalla grande de 6,5 pulgadas, tamaño portátil para usar

  • Analizador de espectro portátil, de 9 kHz a 7,5 GHz

    El analizador de espectro portátil de la serie Saluki S3331 está diseñado para uso en el campo. Tiene un peso reducido, protección de goma, estructura compacta y buen rendimiento. La serie S3331 se puede operar en campo durante 4 horas con fuente de alimentación de batería. También proporciona puertos de telecomunicaciones como USB y LAN para la recopilación de datos y el control remoto.

    La serie S3331 tiene 2 módulos para elegir.

    • De 9 kHz a 3,6 GHz

    • De 9 kHz a 7,5 GHz

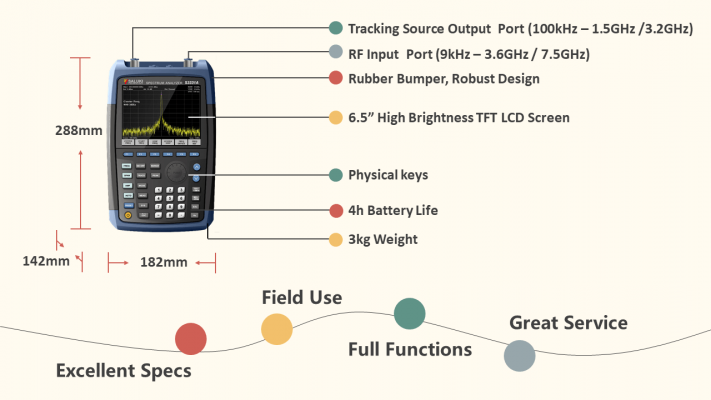

  • Abundante interfaz de prueba auxiliar, teclas físicas

    Equipada con pantalla LCD de alto brillo de 6.5 pulgadas, teclas físicas y diseño robusto, la serie S3331 es adecuada para uso en campo.

    La serie S3331 tiene una fuente de seguimiento incorporada estándar de 1.5GHz o 3.2GHz para diferentes módulos. Y también proporciona una variedad de accesorios opcionales, que incluyen antena direccional, antena omnidireccional, kit de sonda de campo cercano, puente SWR, sensor de potencia USB, etc.

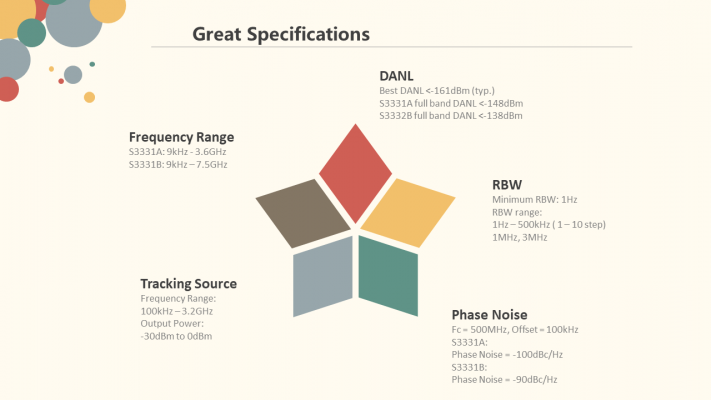

  • Excelentes especificaciones técnicas

    • Rango de frecuencia: cubre de 9 kHz a 7,5 GHz

    • Nivel de ruido medio mostrado bajo: mejor DANL <-161dBm (típico)

    • Buen rendimiento de ruido de fase: (portadora de 500 MHz)

    -100dBc / Hz @ 100kHz desplazamiento de frecuencia (S3331A),

    -90dBc / Hz @ 100kHz desplazamiento de frecuencia (S3331B)

    • Fuente de seguimiento estándar: rango de frecuencia de 100 kHz a 1,5 GHz / 3,2 GHz, potencia de salida de -30 dBm a 0 dBm

    • Ancho de banda de resolución: rango de 1Hz – 500kHz (1-10 pasos), 1MHz, 3MHz

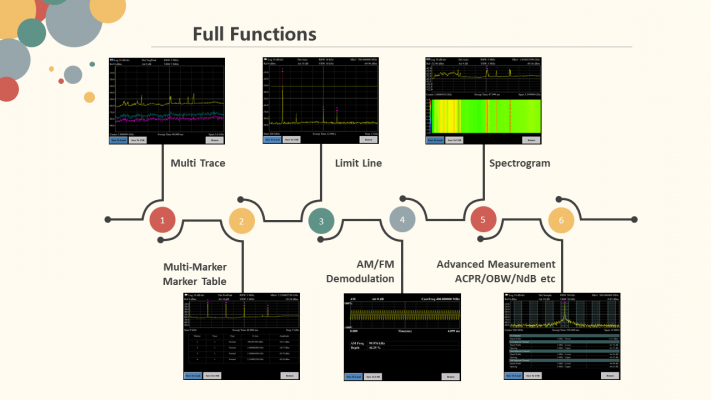

  • Funciones de medición múltiple

    El analizador de espectro portátil de la serie S3331 puede ofrecer una variedad de funciones de medición.

    • Múltiples trazas, Tabla de múltiples marcadores, visualización de línea de límite

    • Análisis de interferencias (espectrograma)

    • Análisis de modulación AM / FM

    • FFT 1 Hz RBW

    • Medición avanzada, potencia ACPR / OBW / canal, etc.

  • Amplias aplicaciones y escenas

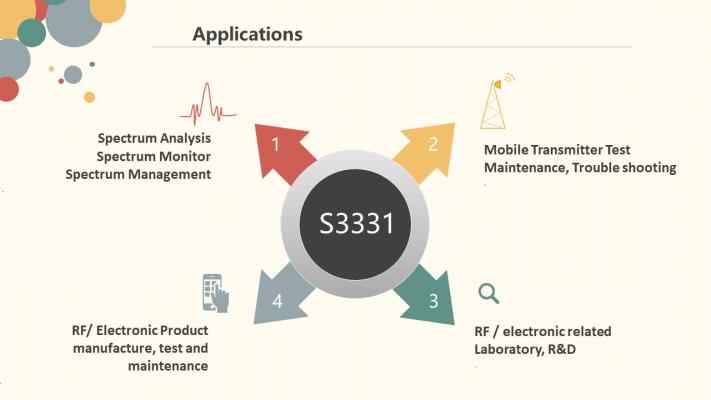

    Aplicaciones típicas del analizador de espectro portátil de la serie S3331:

    • Monitor de espectro de banda ancha

    • Análisis de interferencias

    • Prueba de cumplimiento previo de EMI

    • Contravigilancia

    • Prueba de transmisores inalámbricos / resolución de problemas

  • Tres años de garantía, servicio local

    3 años de garantía
    La serie Saluki S3331 disfruta de una garantía de 3 años. Los clientes pueden ser reparados y mantenidos en nuestros centros de servicio en todo el mundo.

    Distribuidores locales, Servicio local

    Saluki tiene distribuidores y socios en todo el mundo. Todo nuestro socio le brindará un servicio local.

    Equipo de soporte a su servicio

    El equipo de soporte de Saluki siempre está listo para ayudar. Contáctenos en cualquier momento y todos sus problemas serán respondidos dentro de las 24 horas.

    Pague menos y obtenga más

    Saluki le proporciona buenos analizadores de espectro a un precio asequible. Preamplificador, las funciones de medición avanzada se proporcionan de serie, pague menos y obtenga más.

Rango de frecuencia

S3331A: 9 kHz a 3.6 GHz,
S3331B: 9 kHz a 7.5 GHz

Resolución de sintonización

1 Hz

RBW Range

1 Hz – 50 kHz, 1 MHz, 3 MHz

VBW Rango

10 Hz – 3 MHz

Nivel de ruido medio mostrado (preamplificador activado)

S3331A:

•  100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB

•  1MHz – 10MHz: <-150dBm

•  10MHz – 1GHz: <-155dBm

•  1GHz – 3.6GHz: <-148dBm

S3331B:

•  100kHz – 1MHz: <-110dBm-3×(f/100kHz) dB

•  1MHz – 10MHz: <-140dBm

•  10MHz – 2GHz: <-148dBm

•  2GHz – 3.4GHz: <-143dBm

•  3.4GHz – 5GHz: <-145dBm

•  5GHz – 7.5GHz: <-138dBm

(CF = 1GHz, RBW=1 Hz)

Nivel de ruido medio mostrado (preamplificador desactivado)

S3331A:

•  100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB

•  1MHz – 10MHz: <-130dBm

•  10MHz – 1GHz: <-135dBm

•  1GHz – 3.6GHz: <-130dBm

S3331B:

•  100kHz – 1MHz: <-95dBm-3×(f/100kHz) dB

•  1MHz – 10MHz: <-125dBm

•  10MHz – 2GHz: <-133dBm

•  2GHz – 3.4GHz: <-130dBm

•  3.4GHz – 5GHz: <-133dBm

•  5GHz – 7.5GHz: <-127dBm

(CF = 1GHz, RBW=1 Hz)

Ruido de fase SSB

S3331A:

•  ≤-90 dBc / Hz @ 30kHz offset

•  ≤-100 dBc / Hz @ 100kHz offset

•  ≤-110 dBc / Hz @ 1MHz offset

S3331B:

•  ≤-80 dBc / Hz @ 30kHz offset

•  ≤-90 dBc / Hz @ 100kHz offset

•  ≤-110 dBc / Hz @ 1MHz offset

Max. Safe Input Level (CW input)

S3331A:+27 dBm

S3331B:+23 dBm

Rango de atenuador de entrada

S3331A: 0 – 39 dB, pasos de 3 dB

S3331B: 0 – 30 dB, pasos de 1 dB

TOI (>30MHz)

+13 dBm

SHI (>10MHz)

+30 dBm

Entrada espuria relacionada (> 10MHz)

<-60dBc

Respuesta residual inherente (> 10 MHz)

<-85dBm

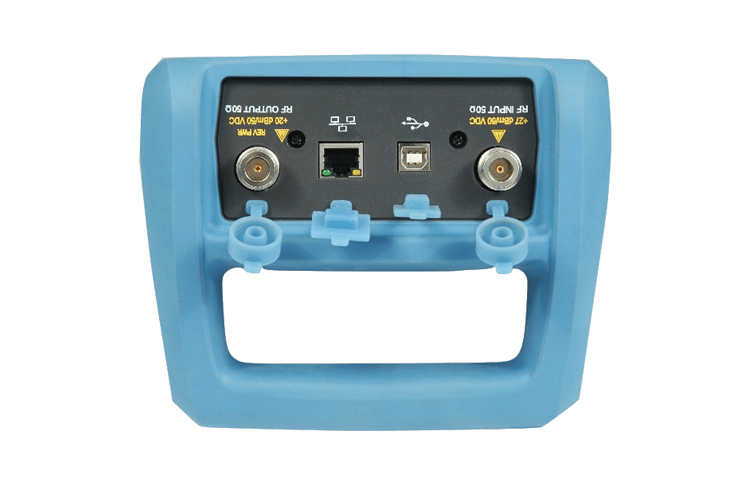

Puerto de prueba

Tipo N hembra (50Ω)

Puerto de comunicación

USB 2.0, LAN

Entrada / salida de referencia

10MHz: nivel de entrada 0dBm a + 10dBm,

BNC hembra: nivel de salida 0dBm ± 2dB

Puerto de entrada del disparador

BNC Hembra

Pantalla

LCD TFT de 6,5 pulgadas (resolución 600 * 480)

Dimensión

288 (H) × 182 (W) × 142 (D)mm

Peso

2,8 kg (incluida la batería)

Duración de la batería

4 horas (típ.)

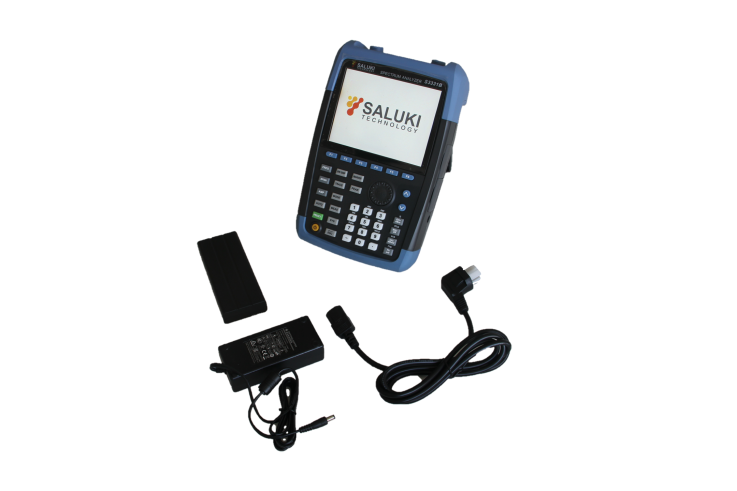

Equipo principal

Módulo No. Item Descripción
S3331A Analizador de espectro portátil 9 kHz a 3.6 GHz
S3331B Analizador de espectro portátil 9 kHz a 7.5 GHz

Options

Módulo No. Item Descripción
S3331-01 Batería de iones de litio recargable Backup
S3331-02 Estuche blando portátil /
S3331-03 medición de la fuerza de campo /
S3331-04 Antena direccional Rango de frecuencia: 600MHz - 8GHz
S3331-05 Antena omnidireccional Rango de frecuencia: 300MHz - 7.5GHz
S3331-06 Kit de sonda de campo cercano /
S3331-07 Puente SWR Rango de frecuencia: 10MHz - 3.6GHz
S3331-08 Sensor de potencia USB Rango de frecuencia: 10MHz - 6GHz
