Serie S3531 Analizador de espectro

El analizador de espectro de RF de la serie Saluki S3531 está diseñado según el concepto “Más pequeño, más ligero, más fácil”. La serie S3531 ocupa un espacio pequeño en el escritorio y es fácil de transportar. La mayoría de las aplicaciones de RF de hoy en día se encuentran en esta banda, como las comunicaciones móviles (GSM, CDMA, LTE incluso 5G de baja frecuencia), WIFI (2.4GHz), control remoto, etc., por lo que la serie S3531 es una buena herramienta para la prueba, el mantenimiento, la I + D de estas aplicaciones. Funciones integradas en una caja, la serie S3531 también se adapta muy bien a la educación.

Características claves

Rango de frecuencia de 9 kHz a 1,8 GHz / 3,0 GHz

Ancho de banda de resolución: 1Hz - 3MHz

Alta sensibilidad, mejor DANL <-158 dBm

Fuente de seguimiento estándar de 1.8GHz / 3.0GHz y preamplificador

Función de ancho de banda de resolución estándar FFT 1Hz

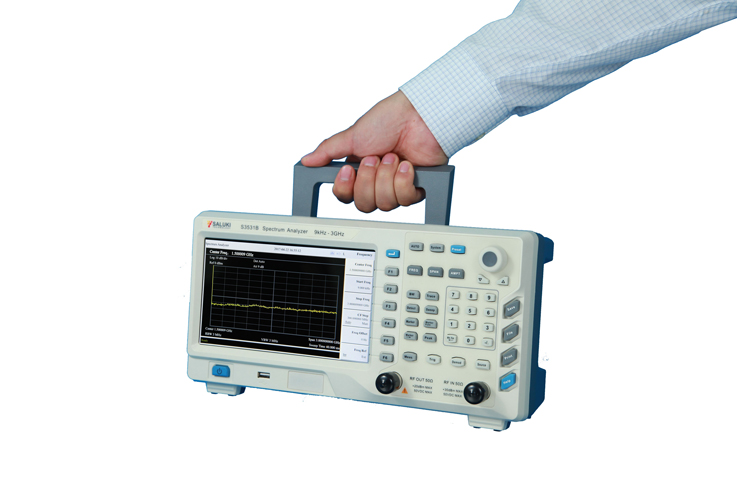

Peso ligero <3,5 kg, tamaño pequeño

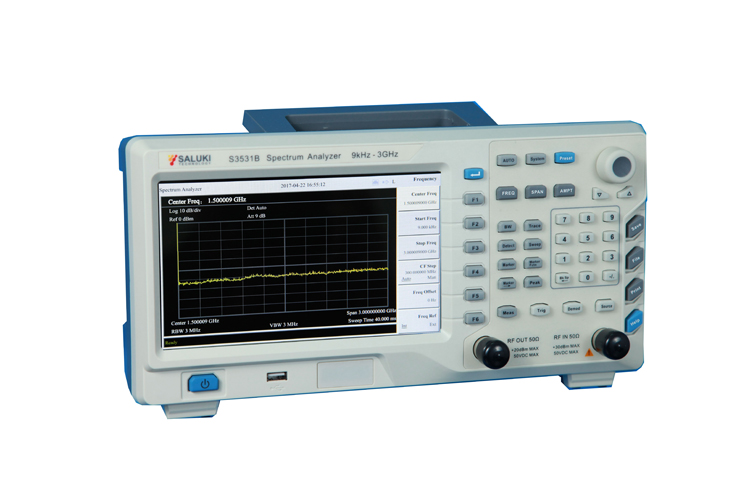

  • Analizador de espectro de sobremesa, de 9 kHz a 3 GHz

    S3531 es un analizador de espectro económico para un intervalo de 3 GHz. Tiene buenas especificaciones y múltiples funciones dentro de una pequeña caja de buen aspecto.

    La serie S3531 tiene 2 módulos para elegir.

    • 9 kHz a 1,8 GHz

    • 9 kHz a 3,0 GHz

    La serie S3531 se puede utilizar en diferentes escenarios de medición:

    • Prueba de transmisor de análisis de espectro

    • Aplicaciones móviles, comunicación RF / microondas

    • I + D, fabricación, prueba y mantenimiento de productos electrónicos / RF

    • Educación

  • Puertos de comunicación flexibles, pequeños y portátiles

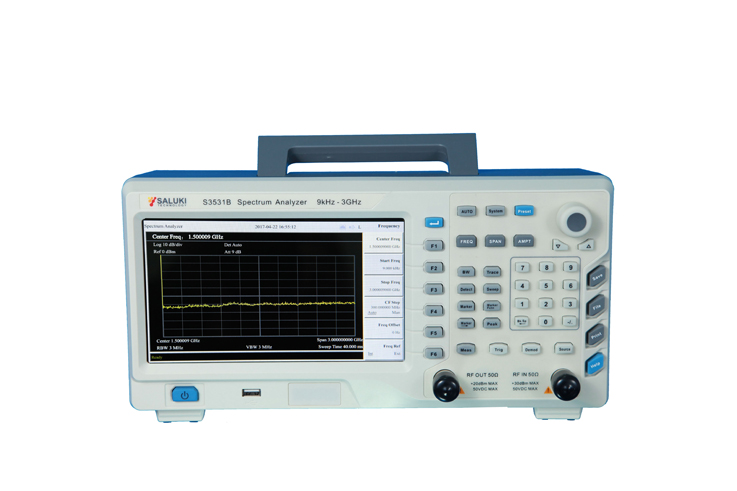

    El analizador de espectro de la serie S3531 está equipado con una pantalla LCD de alto brillo de 8 pulgadas. Es un módulo de tamaño pequeño para instrumento de sobremesa.

    La serie S3531 tiene una fuente de seguimiento incorporada estándar de 1,5 GHz o 3,2 GHz para diferentes módulos. Y también proporciona una variedad de accesorios opcionales, que incluyen antena direccional, antena omnidireccional, kit de sonda de campo cercano, puente SWR, sensor de potencia USB, etc.

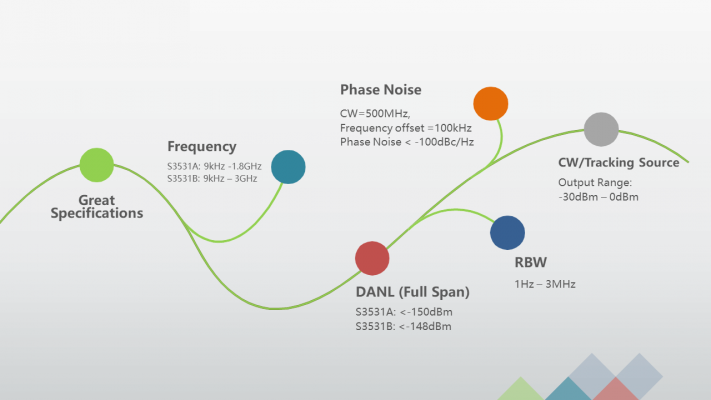

  • Excelentes especificaciones técnicas

    • Rango de frecuencia: cubre de 9 kHz a 3 GHz

    • Nivel de ruido promedio mostrado típico: (rango completo) <-150dBm para S3531A, <-148dBm para S3531B

    • Buen rendimiento de ruido de fase: <-100dBc / Hz @ offset de frecuencia de 100kHz @ portadora de 500MHz

    • Fuente de seguimiento estándar: rango de frecuencia de 100 kHz a 1,5 GHz / 3,2 GHz, potencia de salida de -30 dBm a 0 dBm

    • Ancho de banda de resolución: 1 Hz – 3 MHz

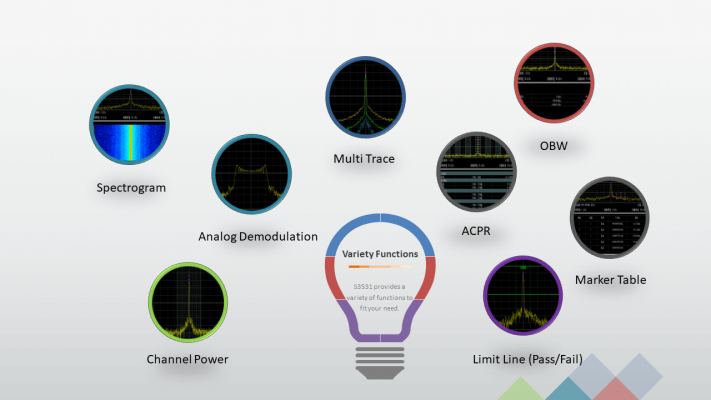

  • Una variedad de modos de función de medición

    La serie S3531 proporciona una variedad de modos de función para adaptarse a sus necesidades.

    • Relación de potencia de canal adyacente (ACPR)

    • Espectrograma

    • Demodulación analógica

    • Seguimiento múltiple

    • Potencia del canal

    • OBW

    • Tabla de marcadores

    • Límite de línea (pasa / no pasa)

    • Campo de fuerza

  • Tres años de garantía, servicio local

    3 años de garantía
    La serie Saluki S3531 disfruta de una garantía de 3 años. Los clientes pueden ser reparados y mantenidos en nuestros centros de servicio en todo el mundo.

    Distribuidores locales, Servicio local

    Saluki tiene distribuidores y socios en todo el mundo. Todo nuestro socio le brindará un servicio local.

    Equipo de soporte a su servicio

    El equipo de soporte de Saluki siempre está listo para ayudar. Contáctenos en cualquier momento y todos sus problemas serán respondidos dentro de las 24 horas.

    Pague menos y obtenga más

    Saluki le proporciona buenos analizadores de espectro a un precio asequible. Preamplificador, las funciones de medición avanzada se proporcionan de serie, pague menos y obtenga más.

Rango de frecuencia

S3531A: 9 kHz a 1.8 GHz,
S3531B: 9 kHz a 3 GHz

Resolución de sintonización

1 Hz

Rango RBW

1 Hz – 3 MHz

Rango VBW

10 Hz – 3 MHz

Nivel de ruido medio mostrado (preamplificador activado)

S3531A:
• 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-150dBm
• 10MHz – 1GHz: <-155dBm
• 1GHz – 1.8GHz: <-153dBm
S3531B:
• 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-150dBm
• 10MHz – 1GHz: <-155dBm
• 1GHz – 3GHz: <-148dBm
(0dB attenuation, RBW=1 Hz)

Nivel de ruido medio mostrado (preamplificador desactivado)

S3531A:
• 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-130dBm
• 10MHz – 1GHz: <-135dBm
• 1GHz – 1.8GHz: <-134dBm
S3531B:
• 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB
• 1MHz – 10MHz: <-130dBm
• 10MHz – 1GHz: <-135dBm
• 1GHz – 3GHz: <-130dBm
(0dB attenuation, RBW=1 Hz)

Ruido de fase SSB

≤-90 dBc / Hz @ 30kHz offset

≤-100 dBc / Hz @ 100kHz offset

≤-115 dBc / Hz @ 1MHz offset

(CF=500 MHz, RBW=1 kHz)

Max. Nivel de entrada seguro (entrada CW)

S3531A: +23dBm

S3531B: +27dBm

Rango de atenuador de entrada

S3531A: 0 – 39 dB, pasos de 3 dB

S3531B: 0 – 30 dB, pasos de 1 dB

TOI (>30MHz)

+13dBm

SHI (>10MHz)

+30dBm

Entrada espuria relacionada (> 10MHz)

<-60dBc

Inherent Residual Response (>10MHz)

S3531A:<-90dBm

S3531B:<-85dBm

Puerto de prueba

Tipo N hembra (50Ω)

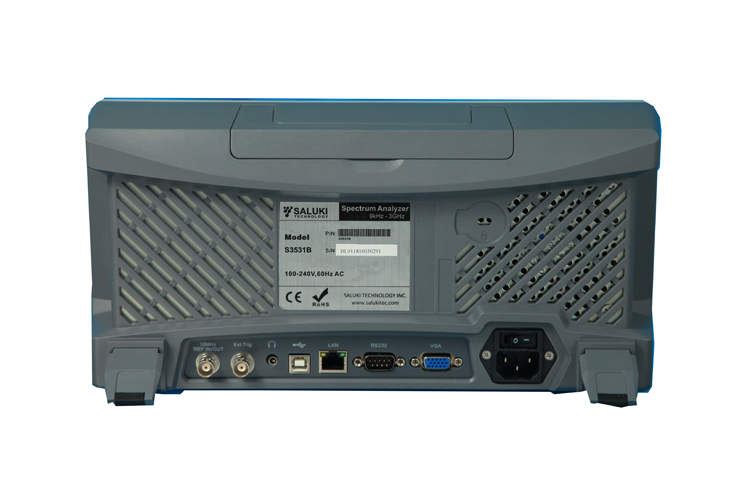

Puerto de comunicación

USB 2.0, LAN

Entrada / salida de referencia

10MHz: nivel de entrada 0dBm a + 10dBm,

BNC hembra: nivel de salida 0dBm ± 2dB

Entrada activadora puerto

BNC hembra

Monitor

TFT LCD de 8 pulgadas (resolución 800 * 480)

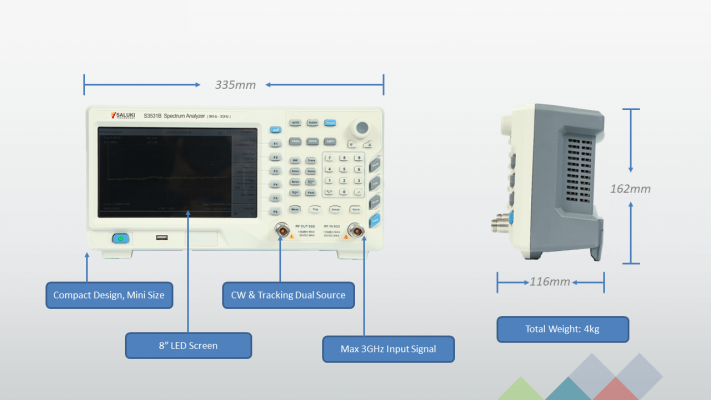

Dimensión

335 (H) × 162 (W) × 116 (D)mm

Peso

4kg

Equipo principal

Módulo No. Item Descripcion
S3531A Analizador de espectro 9 kHz a 1.8 GHz
S3531B Analizador de espectro 9 kHz a 3.0 GHz

Options

Módulo No. Item Descripción
S3531-01 Medición de la intensidad de campo /
S3531-02 Kit de sonda de campo cercano /
S3531-03 Módulo de identificación de frecuencia /
S3531-04 Antena direccional Rango de frecuencia: 600MHz - 8GHz
S3531-05 Antena omnidireccional Rango de frecuencia: 300MHz - 7.5GHz
S3531-06 Puente SWR Rango de frecuencia: 10MHz - 3.6GHz
S3531-07 Sensor de potencia USB Rango de frecuencia: 10MHz - 6GHz
S3531-08 Kit de demostración de RF /
