El probador de red óptica de la serie S2108 es un instrumento inteligente de alta gama integrado con 18 funciones incluyendo WiFi, GPS y sistema iCloud, diseñado para probar múltiples sistemas de comunicación de fibra óptica.

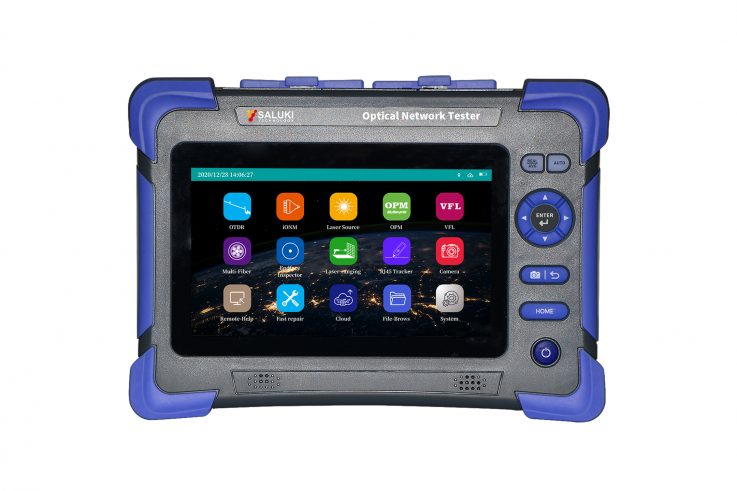

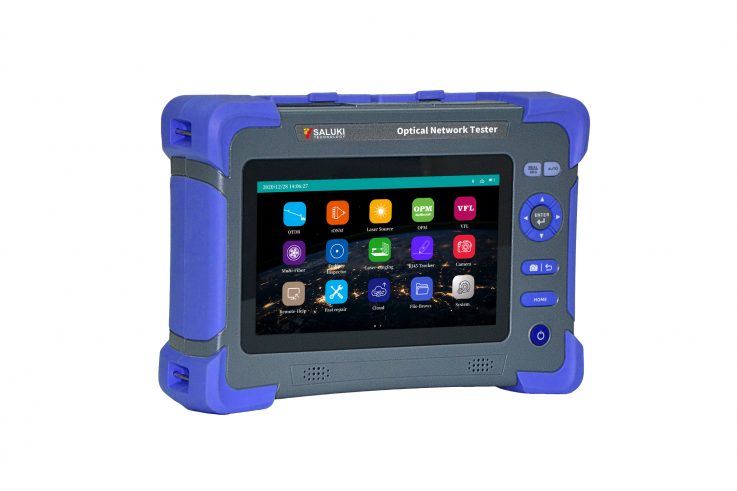

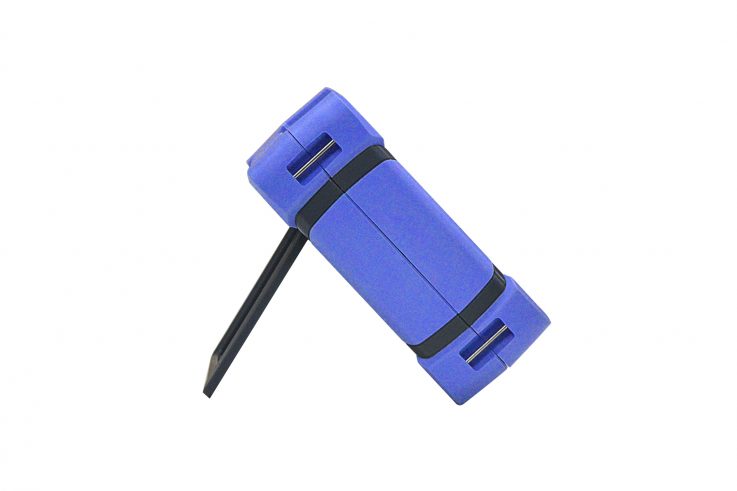

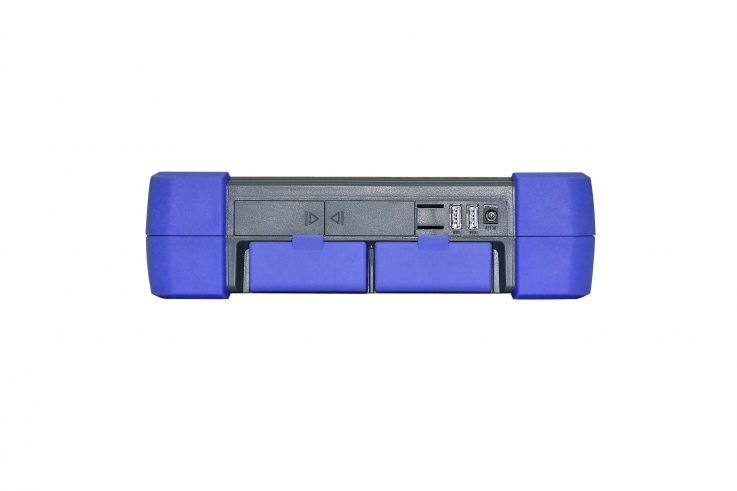

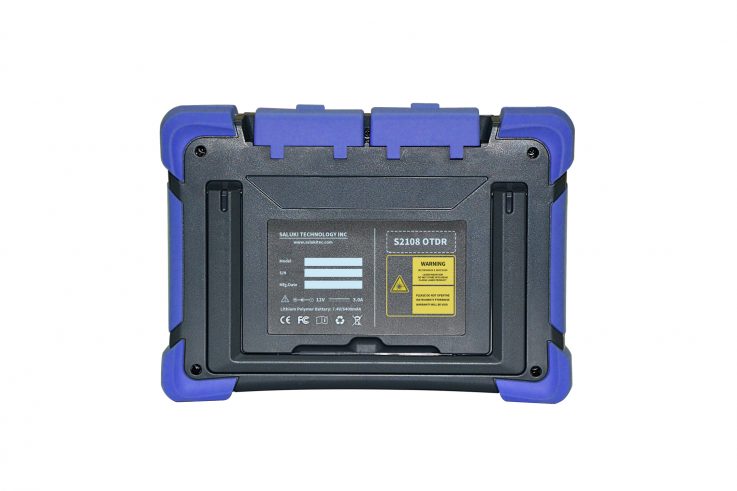

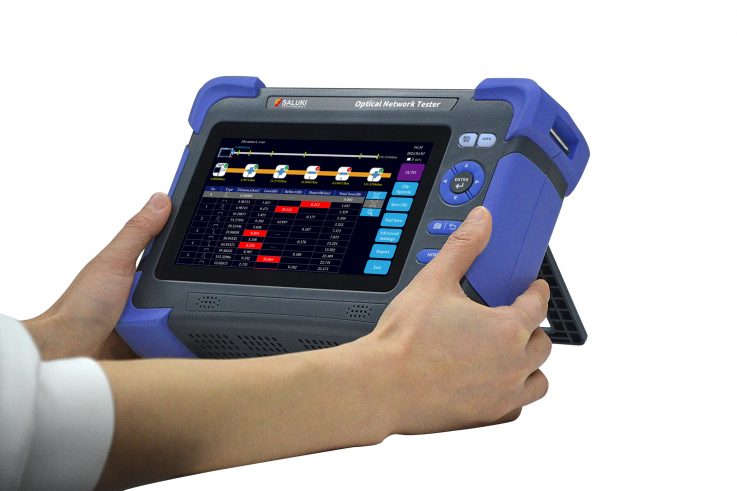

Serie S2108 Probador de red óptica
Características claves
Rango de longitud de onda 850/1300/1310/1490/1550/1625 nm
Rango dinámico de hasta 45 dB, zona ciega de eventos ultracorta de 0,8 m
Análisis de datos en la plataforma de nube o en la aplicación de Android
Funciones integradas WIFI, Bluetooth, IOT, GPS y Beidou
Admite operación simultánea de múltiples tareas, la función VFL, OPM, LS puede funcionar en segundo plano
La prueba de múltiples fibras consigue la gestión de datos de cables de ingeniería
Se puede establecer umbral de pasar / fallar, evaluar el estado de la conexión de fibra
Se puede generar informe de prueba PDF en el dispositivo
Asistencia remota única y función de reparación con un solo clic
Pantalla táctil capacitiva multipunto a color de 7 pulgadas, con sistema operativo CE
Configuración estándar: OTDR, mapa de red óptica inteligente (iONM), LS, VFL, OPM, detección óptica de la cara final, medición de múltiples núcleos, prueba de pérdida óptica, gestión de archivos, transmisión inalámbrica de datos, rastreador de cable RJ45, rango láser, asistencia remota, reparación con un clic, cámara, Bluetooth, GPS y BDS
-

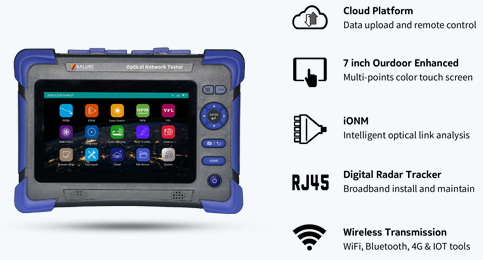

Probador de Red Óptica
Innovación OTDR
• La mejor opción para ingenieros de campo en pruebas de cables de varios núcleos
• iONM: elimina la complejidad de las pruebas OTDR• Gestión inteligente de archivos. Carga con un clic a plataforma Cloud
• Se conecta en cualquier lugar: USB integrado, WiFi, Bluetooth, red privada virtual y móvil (VPN)
-

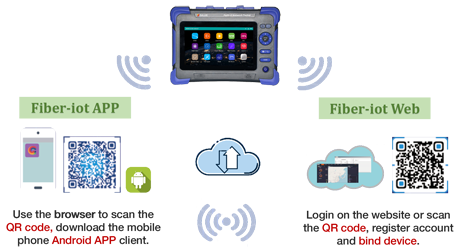

Poderosa plataforma en la nube (IOT)
• Iniciar sesión directamente en fiber-iot WEB o escanar el código QR y vincular su dispositivo
• Soportar el sistema Android y lograr el control remotode OTDR por teléfono
• Herramientas potentes de simulación de fibra-iot, ver datos OTDR y generar informes
(Ver video más detallado en youtube https://youtu.be/tf5vO_EMPWU) -
Función OTDR

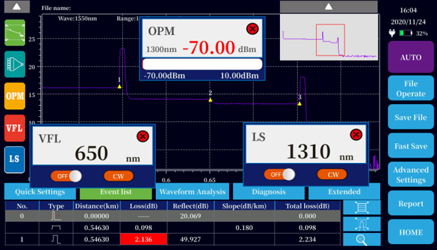

Realizar varias tareas a la vez y correr OPM, VFL y LS al mismo tiempo
• Modificar las condiciones de prueba sin detenerse
• Miniaturas, curvas de pantalla completa, zoom de doble clic, zoom de evento de una tecla, etc.
• Máximo mostrar 10 curvas a la vez y configurar la curva de referencia
• Generación de informes .pdf con un solo clic y transmisión inalámbrica -

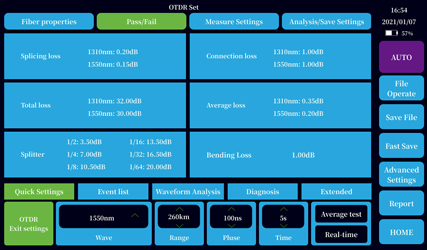

Se pueden configurar libremente varios parámetros de OTDR
• Configuración rápida, incluyendo la longitud de onda, rango de prueba, ancho de pulso, tiempo, etc.
• Configuración de OTDR, incluyendo características de la fibra, umbral de pasar / fallar, condiciones de medición y configuración de análisis / guardado• Configuración avanzada, incluyendo configuración general de la pantalla, configuración de la medición y configuración de guardado
-

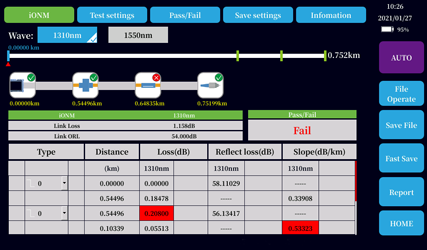

Función de mapa de eventos
• Mapa de red óptica inteligente (iONM)
• Simplificar el enlace bajo diagnóstico de prueba, vista gráfica de eventos y lista de eventos
• Evaluar el estado de la conexión automáticamente
• Un clic para generar informe .pdf y transmisión inalámbrica -

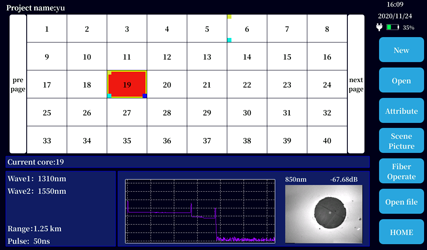

Medición de múltiples núcleos
-

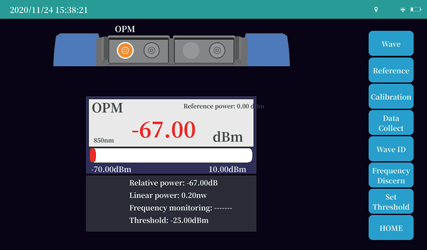

Función de medidor de potencia óptica
• Identificación automática de longitud de onda y frecuencia
• Función única de recopilación de datos de prueba
• Configuración de umbral de pasar / fallar
• Soportar ejecución en segundo plano
-
Función de fuente láser
• Fuente láser FP-LD
• Potencia de salida ajustable de -5dBm a + 3dBm
• Identificación de longitud de onda, salida en modo CW / Modulación de gemelos
• Soportar ejecución en segundo plano -

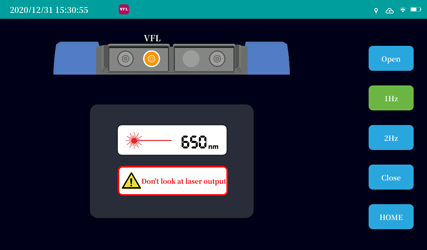

Función de localizador visual de fallas
• Luz roja muy transparente
• Potencia de salida estándar de 10 mW
• Tres modos de salida CW / 1Hz / 2Hz
• Soportar ejecución en segundo plano
-

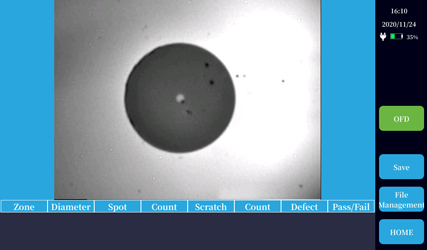

Función de detección de extremo de fibra óptica
• Evaluar la condición del extremo de la fibra óptica
• Operación de detección simple
• Admite captura de imágenes (imagen .bmp)
• opcional sonda de microscopio de mano USB -

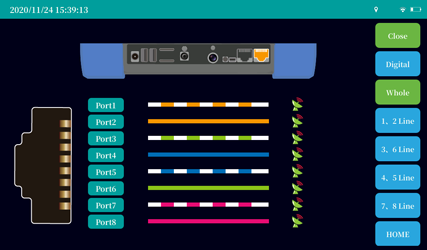

Función de rastreador RJ45
• Encontrar línea de red, línea telefónica y otros cables, distancia de prueba ≥ 300 metros
• Rastreador de radar digital, fuerte capacidad antiinterferencias
• Soporte de rastreo por emparejamiento de líneas y rastreo en línea
• Receptor rastreador de cables gratuito -

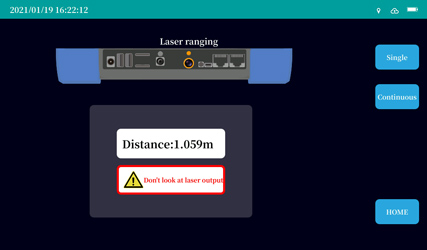

Función única de medición de distancia por láser
• Se utiliza para tendido óptico e instalación de banda ancha.
• Medida precisa ± 2 mm
• Longitud máxima 40 metros
• Nivel de seguridad láser Clase II
-

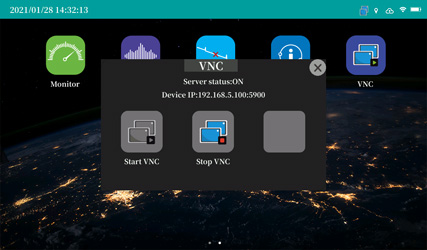

Función de conección VNC
• Ingresar la dirección IP para completar el uso compartido de la pantalla, operación fácil
• La interacción se puede lograr en la próxima actualización
¡Logre compartir la pantalla entre el dispositivo y su computadora!
| 1. OTDR | |
| Longitud de onda | S2108-S1/S3/S4/S5: 1310/1550 nm, S2108-P1F1/P1F2: 1625 nm, S2108-P2F1/P2F2: 1650 nm, S2108-T1F1/T1F2: 1310/1550/1625 nm, S2108-T2F1/T2F2: 1310/1550/1650 nm, S2108-M1: 850/1300 nm, S2108-SM1/SM2: 850/1300/1310/1550 nm |
| Rango dinámico | • S2108-S1: 37/35 dB • S2108-S3: 40/38 dB • S2108-S4: 42/40 dB • S2108-S5: 45/43 dB • S2108-P1F1: 38 dB • S2108-P1F2: 40 dB • S2108-P2F1: 37 dB • S2108-P2F2: 40 dB • S2108-T1F1: 37/35/35 dB • S2108-T1F2: 40/38/38 dB • S2108-T2F1: 37/35/35 dB • S2108-T2F2: 40/38/38 dB • S2108-M1: 26/28 dB • S2108-SM1: 26/28/35/33 dB • S2108-SM2: 26/28/38/36 dB |
| Zona ciega | • S2108-S1/S3/S4/S5/P1F1/P1F2/P2F1/P2F2/T1F1/T2F2: 0.8m • S2108-M1: 1.5m • S2108-SM1/SM2: 1.5m / 0.8m (SM/MM) |
| Zona ciega de atenuación | • S2108-S1/S3/S4/S5/P1F1/P1F2/P2F1/P2F2/T1F1/T2F2: 5m • S2108-M1: 6m • S2108-SM1/SM2: 5m / 6m (SM/MM) |
| Exactitud de medición | ± (0,75 + intervalo de muestreo + 0,005% * distancia de prueba) (el error de refracción no está incluido) |
| Resolución de pantalla | 0.01dB |
| Rango de prueba | 0.1km/0.3km/0.5km/1.25km/2.5km/5km/10km/20km/40km/80km/160km/260km/420km |
| Ancho de pulso | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Punto de muestreo | 3.2k – 320k |
| Resolución de muestreo | 0.03125m – 8m |
| Exactitud de la pérdida | ± 0.05dB/dB |
| Resolución de pérdidas | 0.001dB |
| Umbral de pérdida | 0.01dB |
| Precisión de reflexión | ± 3dB |
| IOR | 1.00000 – 2.00000, 0.00001 step |
| Análisis de pérdidas | Método de 4 puntos / método de 5 puntos |
| Formato de archivo | SOR (formato estándar) |
| Informe Electrónico | Se pueden generar informes en PDF en el dispositivo y transmitirlos al terminal inalámbrico a través de Bluetooth |
| Interfaz óptica | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 10Hz (typ.) |
| Función multitarea | Soporte |
| Detección de conexión | Soporte |
| Asistencia remota | Soporte |
| Reparación de un clic | Soporte |
| 2. OPM | |
| Rango de onda | 800nm – 1700nm |
| Rango de medicion | (-50dBm to +26dBm) o (-70dBm to +10dBm) |
| Incertidumbre | ± 5% |
| Resolución | ≤ 0.01dB |
| Conector | Conector universal FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| Funciones únicas | Permite identificación de longitud de onda, recopilación de datos y configuración de umbrales |
| 3. LS | |
| Longitud de onda | Conforme a la longitud de onda de salida de OTDR |
| Potencia de salida | -5dBm to +3dBm, potencia ajustable |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente Laser | FP-LD |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Modo de salida | CW/270Hz/330Hz/1kHz/2kHz |
| Funciones únicas | Permite identificación de longitud de onda, Salida en modo CW / Modulación de gemelos
|
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Potencia de salida | ≥ 10mW (estándar) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class III |
| 5.Alcance láser | |
| Rango de prueba | 0.05m – 40m |
| Exactitud de la prueba | ± 2.0mm |
| Tipo de láser | 620nm – 690nm |
| 6. Rastreador de cable RJ45 | |
| Modo | Seguimiento digital / analógico |
| Distancia de prueba | ≥ 300m |
| Funciones únicas | Permite rastreo en línea y rastreo de emparejamiento de líneas |
| 7.Prueba de pérdida óptica | |
| Longitud de onda | Consistente con la longitud de onda de salida LS |
| Rango de prueba | Consistente con OPM |
| Prueba de pérdida de inserción | Soporte |
| Pantalla | 7 pulgadas 1024 × 600 IPS TFT-LCD, pantalla táctil capacitiva multitáctil |
| Almacenamiento de datos | Interno: 8GB (≥200,000 datos) |
| Interfaz de datos | 2 USB-A, 1 Mini-USB, 1000M puerto Ethernet de 1000M, puerto de seguimiento RJ45, puerto de audio de 3,5 mm |
| Batería | Batería de litio de 7,4 V / 6400 mAh, máx. 20 horas de trabajo |
| Fuente de alimentación | Adaptador AC / DC: Entrada 100V-240V, 50 / 60Hz, 0.6A, Salida 12V-19V, 3A |
| Cámara | 5,000,000X |
| Dimensión | 252 (W) × 180 (H) × 72 (D) mm |
| Peso | 1.5kg (incluyendo batería) |
Equipo principal
| Module No. | Item | Descripción |
| S2108-S1 | Probador de Red Óptica | 1310/1550 nm, 37/35 dB, SM |
| S2108-S3 | Probador de Red Óptica | 1310/1550 nm, 40/38 dB, SM |
| S2108-S4 | Probador de Red Óptica | 1310/1550 nm, 42/40 dB, SM |
| S2108-S5 | Probador de Red Óptica | 1310/1550 nm, 45/43 dB, SM |
| S2108-P1F1 | Probador de Red Óptica | 1625 nm, 38 dB, SM |
| S2108-P1F2 | Probador de Red Óptica | 1625 nm, 40 dB, SM |
| S2108-P2F1 | Probador de Red Óptica | 1650 nm, 37 dB, SM |
| S2108-P2F2 | Probador de Red Óptica | 1650 nm, 40 dB, SM |
| S2108-T1F1 | Probador de Red Óptica | 1310/1550/1625 nm, 37/35/35 dB, SM |
| S2108-T1F2 | Probador de Red Óptica | 1310/1550/1625 nm, 40/38/38 dB, SM |
| S2108-T1F1 | Probador de Red Óptica | 1310/1550/1650 nm, 37/35/35 dB, SM |
| S2108-T2F2 | Probador de Red Óptica | 1310/1550/1650 nm, 40/38/38 dB, SM |
| S2108-M1 | Probador de Red Óptica | 850/1300 nm, 26/28 dB, MM |
| S2108-SM1 | Probador de Red Óptica | 850/1300/1310/1550 nm, 26/28/35/33 dB, SM/MM |
| S2108-SM2 | Probador de Red Óptica | 850/1300/1310/1550 nm, 26/28/38/36 dB, SM/MM |
Opciones
| Modulo No. | Item | Descripcion |
| S2108-01 | SFED-01 USB Handheld Optical Fiber Microscope | Para la función de detección de extremo de la fibra óptica (OFD) |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | AC/DC Adaptador de corriente | 1 Unidad |
| 3 | Cable de transmision de datos | 1 Unidad |
| 4 | OTDR Adaptador SC | 1 Unidad |
| 5 | OPM Adaptador SC | 1 Unidad |
| 6 | Receptor rastreador de cables | 1 Unidad |
| 7 | Manual de usuario | 1 Unidad |
| 8 | Certificado de calidad | 1 Unidad |
| 9 | Mochila especial para instrumento | 1 Unidad |
