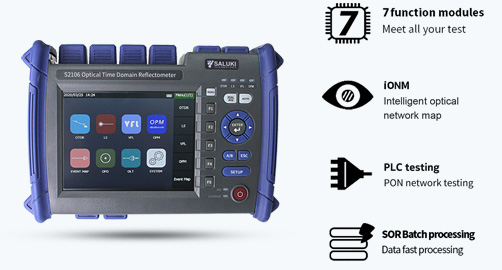

El reflectómetro óptico de dominio de tiempo PON de la serie S2106P es un instrumento de prueba multifuncional de alto rendimiento diseñado para la red FTTx. El producto tiene un rango de resolución de hasta 0,05 m y una zona ciega de eventos ultracorta de 0,8 m. Se puede penetrar a través del divisor 1:64 para mejorar eficazmente el rendimiento en la prueba de red PON.
Serie S2106P PON OTDR
Características claves
Admite pruebas de redes ópticas pasivas (PON), penetra en el divisor 1:64
Rango de longitud de onda 1310/1550/1625/1650 nm
Rango dinámico de hasta 38 dB , zona ciega de eventos ultracorta <1 m
Con sistema operativo CE
Medidor de potencia óptica incorporado (OPM)
Localizador visual de fallas de fibra incorporado (VFL)
Prueba de pérdida óptica incorporada (OLT)
Mapa de red óptica inteligente integrado (iONM)
Prueba automática de un click, prueba en tiempo real y promedio
Función única para el autodiagnóstico sobre el resultado de la prueba
Pantalla táctil LCD a color de 5,6 pulgadas, operación dual de botón / toque
-
PON OTDR
• Dual operación de pantalla táctil de 5,6 pulgadas + botón
• Prueba de las redes PON incluso a través de divisores 1:64
• Rango dinámico de hasta 38 dB
• Menos de 0,8 m de zona ciega de eventos ultracorta
• 7 funciones integradas, cumplen con todos sus requisitos de prueba
-
Funcion OTDR
• Análisis de trazas OTDR
• Prueba automática de un click
• Modo de prueba automático / en tiempo real / promedio
• Software de análisis de simulación de clientes, impresión de informes -

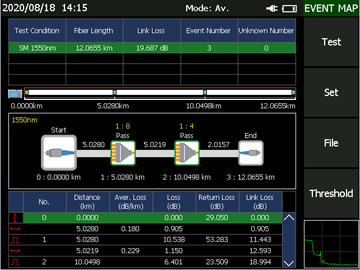

Función de mapa de eventos
• Mapa de red óptica inteligente (iONM)
• Simplifique el enlace bajo diagnóstico de prueba
• Evaluar el estado de la conexión automáticamente
• Vista gráfica de eventos y lista de eventos -
Función de medidor de potencia óptica
• Alta precisión
• Rango de medición (-50 dBm, +26 dBm)
• Puerto universal FC / SC / ST
-
Función de fuente láser
• Fuente láser FP-LD
• Salida estable durante mucho tiempo
• Potencia de salida ≥ -5 dBm
-
Función de localizador visual de fallas
• Luz roja muy transparente
• Potencia de salida estándar de 10 mW
• Tres modos de salida CW / 1Hz / 2Hz -
Función de prueba de pérdida óptica
• Medición de la pérdida de inserción
• Los resultados de OPM y LS se muestran claramente
• Varias opciones de medidor de potencia óptica y longitud de onda -
Función de detección de extremos de fibra óptica
• Evaluar la condición del extremo de la fibra óptica
• Operación de detección simple
• Opcional sonda de microscopio de mano USB
| 1. OTDR | |
| Longitud de onda | S2106P-PD1: 1310/1550 ± 20 nm, S2106P-PS1: 1625 ± 20 nm (filtrado), S2106P-PS2: 1650 ± 15 nm (filtrado), S2106P-PT1: 1310/1550 ± 20 nm, 1625 ± 15 nm (filtrado), S2106P-PT2: 1310/1550 ± 20 nm, 1650 ± 15 nm (filtrado) |
| Filtro | • S2106P-PS1: paso alto> 1595 nm, aislamiento> 50 dB (1270 nm-1585 nm) • S2106P-PS2: paso de banda 1650nm ± 7nm, aislamiento> 50dB (1650nm ± 10nm) • S2106P-PT1: paso alto> 1595 nm, aislamiento> 50 dB (1270 nm-1585 nm) • S2106P-PT2: paso de banda 1650nm ± 7nm, aislamiento> 50dB (1650nm ± 10nm) |
| Tipo de filtro | G.652 SM fibra |
| Rango dinámico | • S2106P-PD1: 37/35 dB • S2106P-PS1: 38 dB • S2106P-PS2: 38 dB • S2106P-PT1: 38/35/35 dB • S2106P-PT2: 38/35/35 dB |
| Zona ciega de eventos | • S2106P-PD1: 1m • S2106P-PS1/PS2/PT1/PT2: 0.8m |
| Zona ciega de atenuación | 6m |
| Zona muerta de PON | 30m |
| Exactitud de medición | ± (0,75 + intervalo de muestreo + 0,005% * distancia de prueba) (el error de refracción no está incluido) |
| Resolucion de pantalla | 0.01dB |
| Rango de prueba | 0.5km/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Ancho de pulso | 3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1µs/3µs/5µs/8µs/10µs/20µs |
| Punto de muestreo | 16k – 256k |
| Resolución de muestreo | 0.05m – 16m |
| Exactitud de la pérdida | ± 0.05dB/dB |
| Resolución de pérdidas | 0.001dB |
| Precisión de reflexión | ± 3dB |
| IOR | 1.0 – 2.0 |
| Análisis de pérdida | Método de 4 puntos / método de 5 puntos |
| Formato de archivo | SOR (formato estándar), PDF (software de análisis) |
| Interface | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 3Hz (typ.) |
| 2. OPM | |
| Rnago de longitud de onda | 800nm – 1700nm |
| Rango de medición | -50dBm to +26dBm |
| Incertitumbre | ± 5% |
| Conector | Conector universal FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| 3. LS | |
| Longitud de onda | Consistente con la longitud de onda de salida de OTDR |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente láser | FP-LD |
| Connector | FC/UPC (Intercambiable SC, ST) |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Potencia de salida | ≥ 10mW (esstándar) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Pantalla | Pantalla táctil LCD a color de 5,6 pulgadas, interfaz en inglés |
| Almacenamiento de datos | Interno: 100M (≤3000 curvas), Externo: 4GB |
| Data Interface | USB, Mini USB, 10M/100M Ethernet |
| Batería | Batería de litio de 7,4 V / 5200 mAh, máx. 20 horas de trabajo |
| Fuente de alimentación | AC /DC Adaptador 100V-240V, 50/60Hz, 0.6A |
| Dimensión | 227 (W) × 160 (H) × 70 (D) mm |
| Peso | ≤ 1.2kg |
Equipo principal
| Módulo No. | Item | Descripción |
| S2106P-PD1 | Reflectómetro óptico de dominio del tiempo | 1310/1550 nm, 37/35 dB, SM |
| S2106P-PS1 | Reflectómetro óptico de dominio del tiempo | 1625 nm (Filtrado), 38 dB, SM |
| S2106P-PS2 | Reflectómetro óptico de dominio del tiempo | 1650 nm (Filtrado), 38 dB, SM |
| S2106P-PT1 | Reflectómetro óptico de dominio del tiempo | 1310/1550/1625 nm (Filtrado), 38/35/35 dB, SM |
| S2106P-PT2 | Reflectómetro óptico de dominio del tiempo | 1310/1550/1650 nm (Filtrado), 38/35/35 dB, SM |
Opciones
| Módulo No. | Item | Descripcion |
| S2106-01 | Microscopio de fibra óptica de mano USB SFED-01 | Para la función de detección del extremo de la fibra óptica (OFD) |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | Adaptador de corriente AC / DC | 1 Unidad |
| 3 | Cable de transmisión de datos | 1 Unidad |
| 4 | Lápiz táctil | 1 Unidad |
| 5 | Memoria USB (software de análisis de simulación de cliente) | 1 Unidad |
| 6 | Adaptador SC para OTDR | 1 Unidad |
| 7 | Adaptador SC para OPM | 1 Unidad |
| 8 | Manual de usuario | 1 Unidad |
| 9 | Certificado de calidad | 1 Unidad |
| 10 | Hoja de algodón con alcohol | 10 Unidades |
| 11 | Asa de cuero | 1 Unidad |
| 12 | Bolsa especial para instrumento | 1 Unidad |
