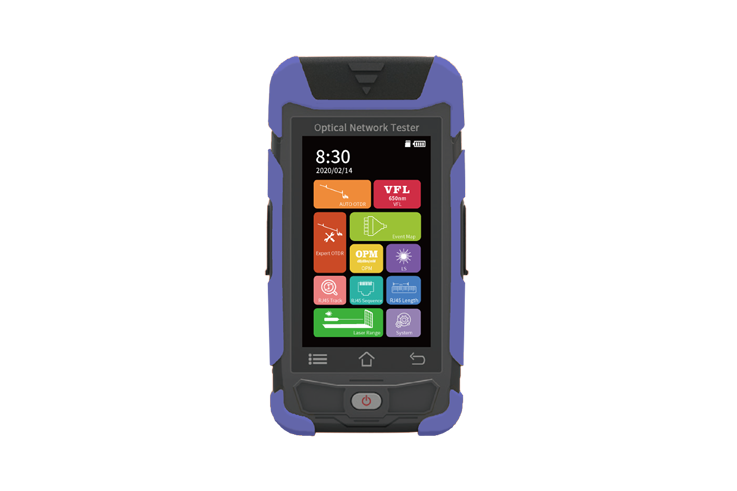

Mini OTDR de la serie S2105 es el primer instrumento de prueba multifuncional inteligente y de alta precisión con sistema Android. Tiene una pantalla táctil capacitiva de 4,3 pulgadas, es compatible con el tacto multipunto, es más cómodo y sencillo para operar. La serie S2105 tiene 12 funciones integradas que incluyen OTDR automático, OTDR profesional, fuente láser (LS), medidor de potencia óptica (OPM), localización visual de fallas (VFL), mapa de eventos (iONM), prueba de pérdida óptica (OLT), secuencia RJ45, RJ45 rastreador, longitud RJ45, rango láser y linterna.
Serie S2105 OTDR
Características claves
Rango de longitud de onda 850/1300/1310/1550/1625/1650 nm
Rango dinámico de hasta 28 dB, EDZ ultracorto de 1,2 m
Prueba OTDR automática de un botón y OTDR experto
La función VFL y LS se puede ejecutar en segundo plano
Almacenamiento interno 8G, almacena 200.000 curvas
Función única para el autodiagnóstico en el resultado de la prueba
Medición de distancia por láser, rango de medición 40 m
Pantalla táctil multipunto IPS TFT-LCD de 4,3 pulgadas, mejorada para trabajos al aire
| 1. OTDR | |
| Longitud de onda | S2105-S1: 1310/1550 nm, S2105-P1F1: 1625 nm, S2105-P2F1: 1650 nm, S2105-M1: 850/1300 nm |
| Rango dinámico | • S2105-S1: 28/26 dB |
| Zona ciega de eventos | • S2105-S1/P1F1/P2F1: 1.2m • S2105-M1: 1.5m |
| Zona ciega de atenuación | • S2105-S1/P1F1/P2F1: 5m • S2105-M1: 6m |
| Exactitud de medición | ± (1 m + intervalo de muestreo + 0,005% * distancia de medicion) (el error de refracción no está incluido) |
| Rango de medición | 0.5km/1km/2km/4km/8km/16km/32km/64km/100km |
| Ancho de pulso | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Punto de muestreo | 16k – 256k |
| Resolución de muestreo | 0.05m – 8m |
| Exactitud de la pérdida | ≤ 0.05dB/dB |
| Resolución de pérdida | 0.001dB |
| Umbral de pérdida | 0.01dB |
| Resolución de distancia | 0.001m |
| Precisión de reflexión | ± 3dB |
| IOR | 1.00000 – 2.00000, 0.00001 step |
| Análisis de pérdidas | Método de 4 puntos / método de 5 puntos |
| Formato de archivo | SOR (formato estándar ) |
| Interfaz óptica | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 3Hz (typ.) |
| Función multitarea | Suportar |
| 2. OPM | |
| Rango de longitud de onda | 800nm – 1700nm |
| Rango de medición | (-50dBm to +26dBm) o (-70dBm to +10dBm) |
| Incertitumbre | ± 5% |
| Resolución | ≤ 0.01dB |
| Conector | Conector universal FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| Funcciones únicas | Permite identificación de frecuencia, identificación de longitud de onda, recopilación de datos |
| 3. LS | |
| Longitud de onda | Consistente con la longitud de onda de salida de OTDR |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente Láser | FP-LD |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Modo de salida | CW/270Hz/330Hz/1kHz/2kHz |
| Funciones únicas | Identificación de frecuencia, identificación de longitud de onda |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Salida de potencia | ≥ 10mW (esstándar) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class III |
| 5. Alcance láser | |
| Rango de medición | 0.05m – 40m |
| Exactitud de la prueba | ± 2.0mm |
| Tipo de láser | 620nm – 690nm |
| Nivel de seguridad láser | Class II, <1mW |
| 6. Rastreador de cable RJ45 | |
| Modo | Rastreo digital / analógico |
| Distancia de prueba | ≥ 300m |
| Funciones únicas | Permite rastreo en línea y rastreo de líneas de emparejamiento |
| 7. Prueba de pérdida óptica | |
| Longitud de onda | Consistente con la longitud de onda de salida LS |
| Rango de prueba | Consistente con OPM |
| Prueba de pérdida de inserción | Suportar |
| 8. Longitud del cable RJ45 | |
| Medicion de distancia | ≥ 300m |
| Pantalla | 4.3 pulgadas 800 × 480 IPS TFT-LCD, pantalla táctil capacitiva multitáctil |
| Almacenamiento de datos | Interno: 8GB (≥200,000 data) |
| Interfaz de datos | USB Tipo C |
| Batería | Batería de litio de 3,7 V / 4000 mAh, tiempo de trabajo continuo> 8 horas |
| Fuente de alimentación | Adaptador AC / DC: entrada 100V-240V, 50 / 60Hz, 0.6A; salida 5V, 2A |
| Dimensión | 92 (W) × 174 (H) × 45 (D) mm |
| Peso | Aproximadamente 0,4 kg (incluida la batería) |
Equipo principal
| Módulo No. | Item | Descripcion |
| S2105-S1 | Reflectómetro óptico de dominio del tiempo | 1310/1550 nm, 28/26 dB, SM |
| S2105-P1F1 | Reflectómetro óptico de dominio del tiempo | 1625 nm, 26 dB, SM |
| S2105-P2F1 | Reflectómetro óptico de dominio del tiempo | 1650 nm, 26 dB, SM |
| S2105-M1 | Reflectómetro óptico de dominio del tiempo | 850/1300 nm, 22/24 dB, MM |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | Adaptador de corriente AC / DC | 1 Unidad |
| 3 | Cable de trannsmisión de datos | 1 Unidad |
| 4 | Adaptador SC/UPC | 1 Unidad |
| 5 | Receptor rastreador de cables | 1 Unidad |
| 6 | Tarjeta TF (integrada, que contiene software de análisis de clientes) | 1 Unidad |
| 7 | Manual de usuario | 1 Unidad |
| 8 | Hoja de algodón con alcohol | 10 Unidades |
| 9 | Certificado de calidad | 1 Unidad |
| 10 | Bolso especial para instrumento | 1 Unidad |
