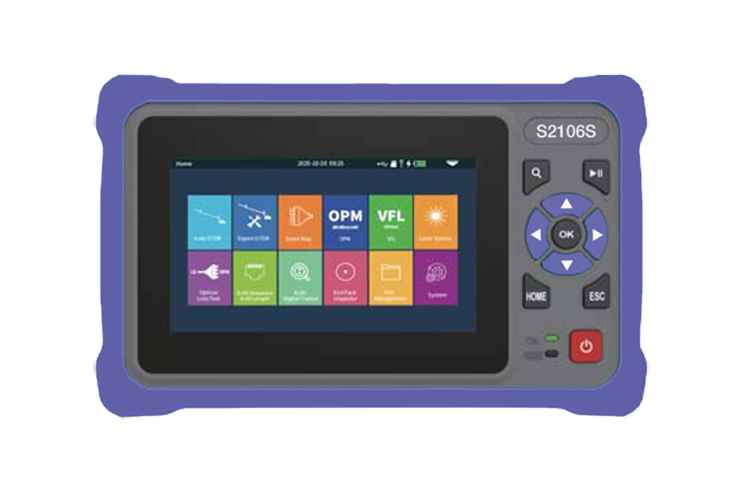

OTDR de la serie S2106S tiene una pantalla táctil capacitiva de 4,3 pulgadas e integra múltiples funciones que pueden cumplir con varios requisitos de prueba en diferentes ocasiones. La serie S2106S se utiliza para medir la longitud, la pérdida, la calidad de conexión y otros parámetros de la fibra óptica. La serie S2106S está integrada con 12 funciones que incluyen OTDR automático, OTDR profesional, fuente láser (LS), medidor de potencia óptica (OPM), localización visual de fallas (VFL), mapa de eventos (iONM), prueba de pérdida óptica (OLT), secuencia RJ45, rastreador RJ45, longitud RJ45, extremo de fibra detección y linterna
Serie S2106S OTDR
Características claves
Rango de longitud de onda 1310/1550 nm
Rango dinámico de hasta 26 dB, EDZ corto de 2,5 m
Prueba automática de OTDR en un click y OTDR experto
La función VFL y LS se puede ejecutar en segundo plano
Secuencia de cable RJ45 / medicion de longitud de cable y rastreador de cable
Almacenamiento interno 8G, almacena 200.000 curvas
Función única para el autodiagnóstico del resultado de la prueba
Captura de pantalla con un clic, conveniente para guardar la interfaz
Pantalla táctil multipunto IPS TFT-LCD de 4,3 pulgadas, nivel de protección IP52, mejorado para trabajos al aire
| 1. OTDR | |
| Longitud de onda | S2106S-S2: 1550 ± 20 nm, S2106S-S3: 1310/1550 ± 20 nm, S2106S-F1: 1310 ± 20 nm (Prueba en línea), S2106S-F2: 1550 ± 20 nm (Prueba en línea) |
| Rango dinámico | • S2106S-S2: 24 dB • S2106S-S3: 26/24 dB • S2106S-F1: 26 dB • S2106S-F2: 24 dB |
| Tipo de fibra | G.652 SM |
| Zona ciega de eventos | 2.5m |
| Zona ciega de atenuación | 8m |
| Exactitud de medición | ± (1 m + distancia de prueba * 0,005% + intervalo de muestreo) |
| Rango de prueba | 0.5km/1km/2km/4km/8km/16km/32km/64km/100km |
| Ancho de pulso | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Punto de muestreo | 16k – 128k |
| Resolución de muestreo | 0.05m – 8m |
| Exactitud de la pérdida | ≤ 0.05dB/dB |
| Resolución de pérdidas | 0.001dB |
| Umbral de pérdida | 0.2dB |
| Resolución de distancia | 0.001m |
| Precisión de reflexión | ± 3dB |
| IOR | 1.00000 – 2.00000 |
| Análisis de pérdidas | Método de 4 puntos / método de 5 puntos |
| Formato de archivo | SOR (formato estándar) |
| Interfaz optica | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| Frecuencia de actualización | 3Hz (typ.) |
| Función multitarea | Soportar |
| 2. OPM | |
| Rango de longitud de onda | 800nm – 1700nm |
| Rango de medición | (-50dBm to +26dBm) o (-70dBm to +10dBm) |
| Incertitumbre | ± 5% |
| Resolución | ≤ 0.01dB |
| Conector | Conector universal FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| Identificación de frecuencia | CW /270/330/1k/2kHz (usar LS interno) |
| Identificación de ondas | Soportar |
| 3. LS | |
| Longitud de onda | Consistente con la longitud de onda de salida de OTDR |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente Láser | FP-LD |
| Conector | FC/UPC (Interchangeable SC, ST) |
| Modo de salida | CW/270Hz/330Hz/1kHz/2kHz |
| Identificación de onda | Support |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Salida de potencia | ≥ 10mW (standard) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class III |
| 5. RJ45 Rastreador de cable | |
| Modo | Rastreo digital |
| Distancia de prueba | ≥ 300m |
| Funciones únicas | Permite rastreo en línea y rastreo de emparejamiento |
| 6. Prueba de pérdida óptica | |
| Longitud de onda | Consistente con la longitud de onda de salida LS |
| Rango de prueba | Consistente con OPM |
| Prueba de pérdida de inserción | Suportar |
| 7. RJ45 Cable longitud | |
| Distancia de medicion | ≥ 300m |
| Pantalla | 4.3 pulgadas 800 × 480 IPS TFT-LCD, pantalla táctil capacitiva multitáctil |
| Almacenamiento de datos | Interno: 8GB (≥200,000 data) |
| Interfaz de datos | USB Type C |
| Batería | Batería de litio de 3,7 V / 4000 mAh, tiempo de trabajo continuo> 12 horas |
| Fuente de alimentación | Adaptador AC / DC: entrada 100V-240V, 50 / 60Hz, 0.6A; salida 5V, 2A |
| Dimension | 173 (W) × 109 (H) × 45 (D) mm |
| Peso | ≤ 0.5kg (incluyendo batería) |
Equipo principal
| Módulo No. | Item | Descripcion |
| S2106S-S2 | Reflectómetro óptico de dominio del tiempo | 1550 nm, 24 dB, SM |
| S2106S-S3 | Reflectómetro óptico de dominio del tiempo | 1310/1550 nm, 26/24 dB, SM |
| S2106S-F1 | Reflectómetro óptico de dominio del tiempo | 1310 nm, 26 dB, SM, puede probar fibra con señal 1490 / 1550nm (potencia ≤ -5dBm) |
| S2106S-F2 | Reflectómetro óptico de dominio del tiempo | 1550 nm, 24 dB, SM, puede probar fibra con señal 1310 / 1490nm (potencia ≤ -5dBm) |
Opciones
| Módulo No. | Item | Descripcion |
| S2106-01 | Microscopio de fibra óptica de mano USB SFED-01 | Para la función de detección del extremo de fibra óptica (OFD) |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | Adaptador de corriente AC / DC | 1 Unidad |
| 3 | Cable de transmisión de datos | 1 Unidad |
| 4 | Adaptador SC/UPC | 1 Unidad |
| 5 | Receptor rastreador de cables | 1 Unidad |
| 6 | Tarjeta TF (integrada, que contiene software de análisis de clientes) | 1 Unidad |
| 7 | Manual de usuario | 1 Unidad |
| 8 | Hoja de algodón con alcohol | 10 Unidades |
| 9 | Certificado de calidad | 1 Unidad |
| 10 | Bolso especial para instrumento | 1 Unidad |
