El reflectómetro óptico mini-pro de dominio del tiempo de la serie S2103 es un OTDR portátil pequeño y económico. La exclusiva prueba de cable Ethernet RJ45 puede hacer que la instalación y el mantenimiento de banda ancha sean más convenientes y rápidos. Se utiliza principalmente en redes de área local, redes de acceso y FTTH.

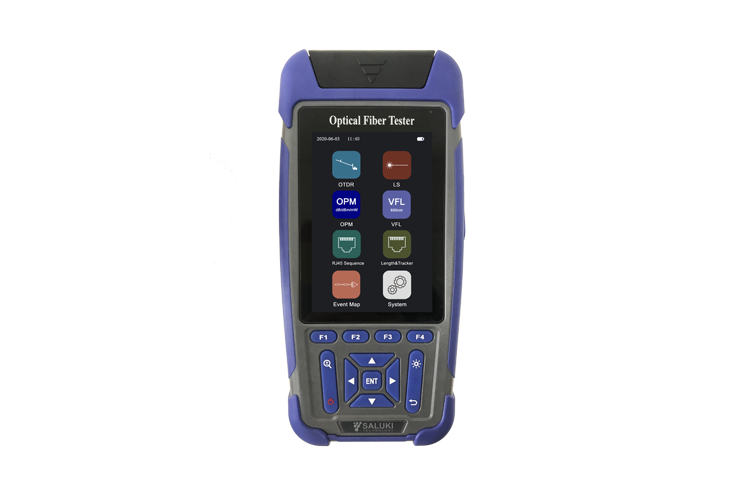

Serie S2103 Mini OTDR
Características claves
Rango dinámico de 24 dB, zona ciega de eventos de 3 m, cable jumper de 3 m fácil de probar
Prueba automática con un click, prueba en tiempo real y promedio

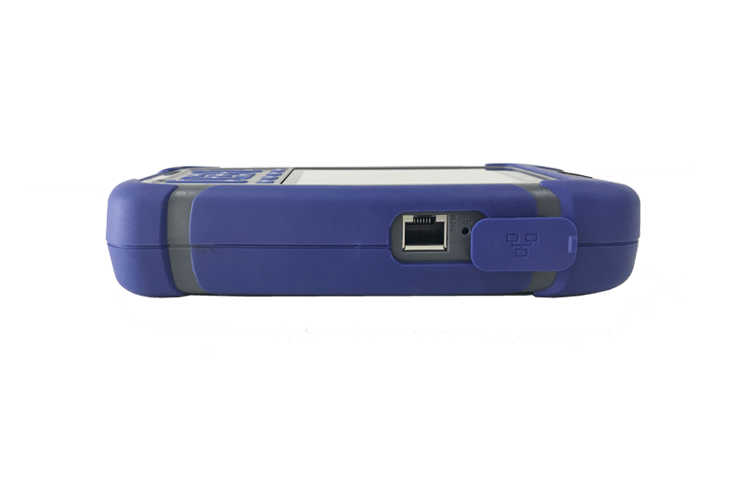

Única prueba RJ45 que incluye secuencia de cable Ethernet, longitud del cable y medición de rastreo de línea
OTDR de doble longitud de onda, integración de 8 funciones
Plataforma de prueba multifuncional para cumplir con diversos requisitos de prueba
Nivel de protección IP52, mayor adaptabilidad al entorno
Ubique el cable óptico de destino a través de señales de audio o visuales en un entorno complejo
Detección inteligente de conexión de fibra óptica, resultados gráficos, claros y fáciles de entender Detección inte
| 1. OTDR | |
| Longitud de onda | S2103S: 1550 ± 20 nm, S2103D: 1310/1550 ± 20 nm |
| Rango dinámico | S2103S: 22dB, S2103D: 24/22dB |
| Zona ciega de eventos | 3m |
| Zona ciega de atenuación | 8m |
| Exactitud de medición | ± (1 m + intervalo de muestreo + 0,005% * distancia de medición) (el error de refracción no está incluido) |
| Rango de medición | 500m – 60km |
| Ancho de pulso | 3ns – 10us |
| Punto de muestreo | 16k – 128k |
| Resolución de muestreo | 0.05m – 8m |
| Exactitud de la pérdida | ± 0.2dB/dB |
| Precisión de reflexión | ± 3dB |
| Formato de archivo | SOR (formato estándar) |

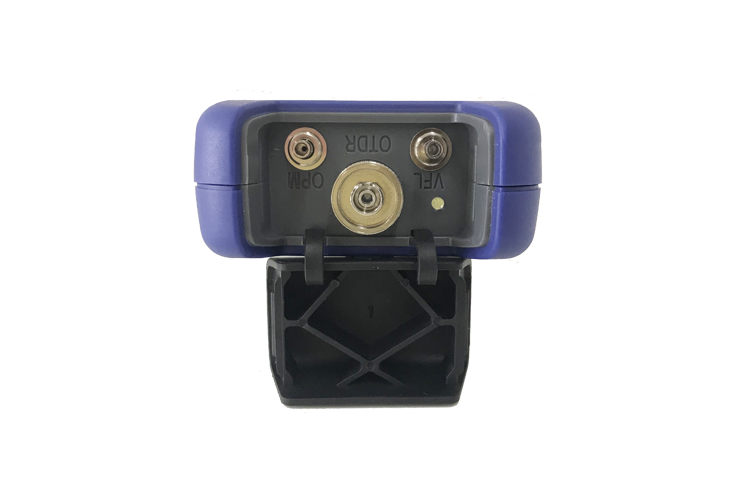

| Interfaz optica | FC/UPC (Intercambiable SC, ST) |
| Nivel de seguridad láser | Class II |
| 2. OPM | |
| Rango de longitud de onda | 800nm – 1700nm |
| Rango de medición | -50dBm to +26dBm |
| Conector | Conector universal FC/SC/ST |
| Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650 nm |
| Identificación de frecuencia | CW/270Hz/330Hz/1kHz/2kHz |
| 3. LS | |
| Longitud de onda | Consistente con la longitud de onda de salida de OTDR |
| Potencia de salida | ≥ -5dBm |
| Estabilidad | CW, ±0.5dB/15min |
| Fuente láser | FP-LD |
| Conector | FC/UPC (Intercambiable SC, ST) |
| Modo de salida | CW/270Hz/330Hz/1kHz/2kHz |
| 4. VFL | |
| Longitud de onda | 650nm ± 20nm |
| Salida de potencia | ≥ 10mW (esstándar) |
| Modo | CW/1Hz/2Hz |
| Conector | FC/SC/ST |
| 5. RJ45 Cable Longitud | |
| Distancia de prueba | 300m |
| Pantalla | Pantalla LCD a color de 3,5 pulgadas |
| Almacenamiento de datos | Interno: ≥600, Externo: tarjeta TF |

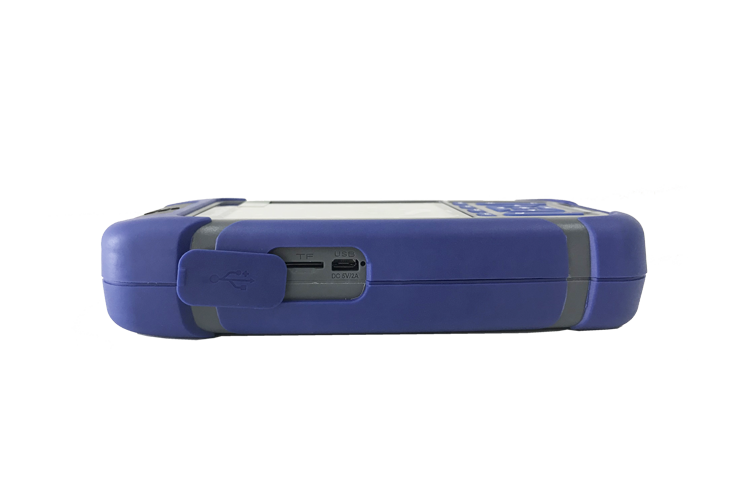

| Interfaz de datos | Micro USB |
| Batería | Batería de litio de 3,7 V / 4000 mAh, tiempo de trabajo continuo> 12 horas |
| Dimensión | 82 (W) × 173 (H) × 37 (D) mm |
| Peso | ≤ 0.35kg (incluyendo batería) |
Equipo principal
| Módulo No. | Item | Descripcion |
| S2103S | Reflectómetro óptico de dominio del tiempo | 1550 nm, 22 dB, SM |
| S2103D | Reflectómetro óptico de dominio del tiempo | 1310/1550 nm, 24/22 dB, SM |
Paquete estándar
| No. | Item | Cantidad |
| 1 | OTDR Host | 1 Unidad |
| 2 | AC/DC Power Adapter | 1 Unidad |
| 3 | Cable de transmisión de datos | 1 Unidad |
| 4 | Adaptador SC/UPC | 1 Unidad |
| 5 | Receptor rastreador de cables | 1 Unidad |
| 6 | CD (containing client analysis software) | 1 Unidad |
| 7 | Manual de usuario | 1 Unidad |
| 8 | Hoja de algodón con alcohol | 10 Unidades |
| 9 | Certificado de calidad | 1 Unidad |
| 10 | Bolso especial para instrumentoment | 1 Unidad |
