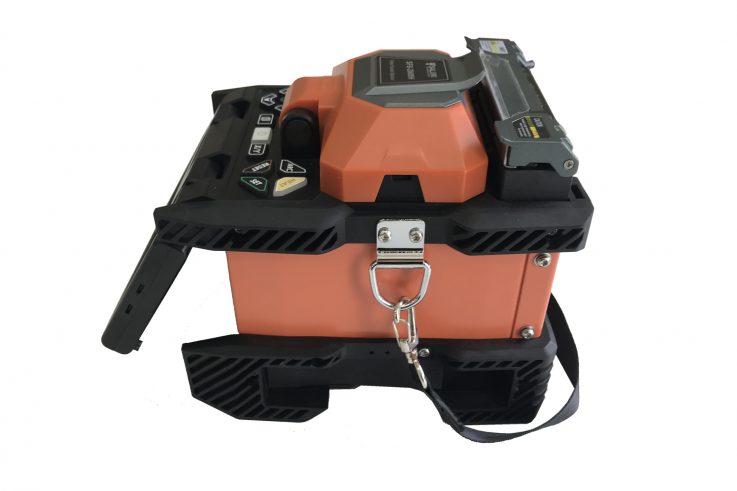

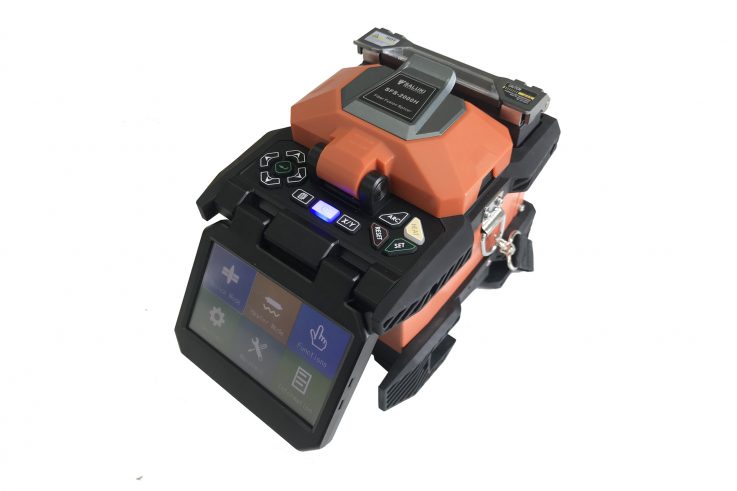

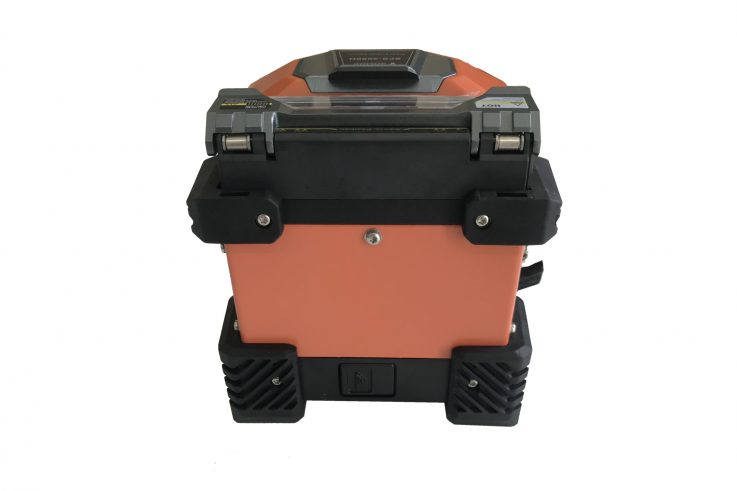

SFS-2000H Fusionadora de fibra óptica (6 motores)

La serie SFS-2000H es fusionadora de alineación por núcleo (6 motores). Peso ligero, pantalla táctil, interfaz de usuario amigable, fusión rápida y calentamiento rápido, y más inteligente. Múltiples funciones y pérdida de empalme ultrabaja hacen que la fusionadora se adapte afusión de fibra en varios entornos.

Características claves

Alineación por núcleo (6 motores)

Empalme rápido de 7 s, calentamiento altamente eficiente de 14 s

Aumento de imagen de 320/88 veces, fusión de 5 mm para una longitud de corte ultracorta

Almacenamiento de 10000 grupos y 100 images de registros de fusión

300 grupos de modos de empalme, 100 grupos de modos de calentamiento

300 ciclos de empalme y calentamiento con batería de litio incorporada de 6800 mAh

Prensatelas de cerámica, ranura en V de cerámica, accesorio todo en uno

Fusión bidireccional, fusión automática, termorretráctil inteligente

Puerto de USB y tarjeta SD, actualización automática con pendrive

GUI (interfaz gráfica de usuario) y pantalla táctil, conveniente para la operación

Resistente al polvo, resistente al agua, resistente a los golpes, mayor adaptabilidad al medio ambiente

Cantidad de motores

6

Forma de alineación

Alineación precisa por núcleo, alineación por revestimiento, alineación manual

Fibras aplicables

SMF (G.652), BIF (G.657), MMF (G.651), DSF (G.653), NZDSF (G.655)

Pérdida de fusión típica

0.02dB (SMF/BIF), 0.01dB (MMF), 0.04dB (DSF), 0.04dB (NZDSF)

Longitud de corte

•  5 – 16mm (diámetro de fibra óptica recubierta ≤250μm)

•  10mm (diámetro de fibra óptica recubierta:  250μm – 3mm)

Diámetro de fibra óptica

Revestimiento: 80 – 150μm,  capa de recubrimiento:  0.1 – 3mm

Pérdida de retorno

Mejor que 60dB

Precisión del valor de atenuación

0.01dB

Programa de empalme / calentamiento

300 / 100

Tiempo de calentamiento típico

7s (modo rápido)

Tiempo de calentamiento típico

14s (40mm, 23℃)

Estimación de pérdida de fusión

Prueba de tensión

1.96N – 2.25N

Vaina de protección aplicabl

60mm, 40mm y  una serie de vainas de protección

No. de empalmes / calentamiento por carga completa de la batería

300 veces

Escala de ampliación

320 veces / 200 veces, 700 veces

Registro de fusión

10000 grupos / 100 imágenes

Vida útil del electrodo

Típico: 4000 empalmes, pueden ser reemplazados por los clientes.

Iluminación

Luces integradas con alto brillo e  iluminación de áre amplia

Condición de operación

• Altitud: 0 a 6000 m sobre el nivel del mar

• Temperatura: -10 a 50 ° C

• Humedad: 0 a 95% de humedad relativa, sin rocío

• Viento: 15 m / seg

Características de resistencia

• Choque: 60 cm de caída en toda la superficie
• Polvo: exposición al polvo (silicato de alúmina de 0,1 a 500 μm de diámetro), IP5X
• Lluvia: H = 3 mm / min durante 10 minutos, IPX2

Puerto

USB / tarjeta SD

Pantalla

Pantalla táctil LCD de 4,3 pulgadas de alto rendimiento

Fuente de alimentación

AC: 100-240V, 60Hz, 0-1.5A; DC: 10-15V

Consumo de energía

< 55W

Vida útil de la batería

Carga cíclica: 300 – 500 veces, puede ser reemplazada la batería por los clientes

Dimensión

120 (W) × 130 (H) × 154 (D) mm

Peso

1.8kg (excluyendo batería), 2.1kg (incluyendo batería)

Equipo principal

Módulo No. Item Descripción
SFS-2000H Fusionadora Alineación de núcleo a núcleo, 6 motores

Paquete estándar

No. Item Cantidad
1 Equipo principal 1 Unidad
2 Cortadora de fibra 1 Unidad
3 Adaptador de corriente 1 Unidad
4 Cable de alimentación 1 Unidad
5 Peladora de fibra óptica 1 Unidad
6 Alicate decapador 1 Unidad
7 Electrodo de repuesto 1 Par
8 Bandeja de enfriamiento 1 Unidad
9 Herramientas de limpieza 1 Juego
10 Maletín de transporte 1 Unidad
11 Certificado de calidad 1 Unidad
12 Manual de usuario 1 Unidad
