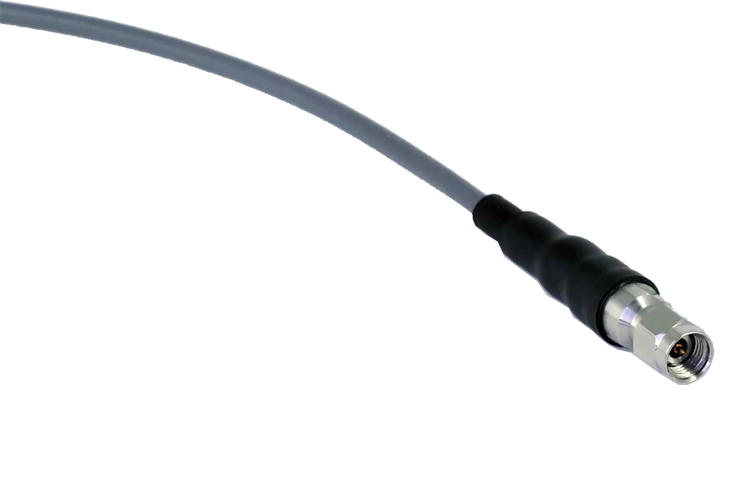

Cable flexible de baja pérdida, fase y amplitud estable

El cable de prueba de RF, de amplitud y fase estable, de Saluki tiene las características de buena flexibilidad, peso ligero y ocupa espacio reducido. Se puede utilizar para cualquier transmisión de señales de alta frecuencia entre sistemas o instrumentos donde requieren baja pérdida y buena estabilidad. Los cables SCA están disponibles con una amplia gama de conectores que ofrecen excelentes especificaciones.

Características claves

Rango de frecuencia: DC - max. 26.5GHz

Varios tipos de conectores

Varias opciones de armadura

Cable flexible estable de baja pérdida

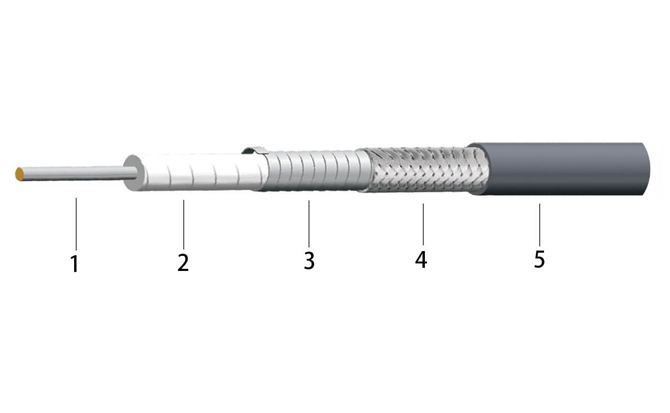

  • Armadura

    1 Center Conductor/Silver Plated Copper(Solid)

    2 Dielectric/Low Density PTFE

    3 Inner Shield/Silver Plated Copper Tape

    4 Outer Braid/Silver Plated Copper Wires

    5 Outer Jacket/FEP, Gray

  • Reglas de denominación

    Sample:

    SCA9696AB9RU24

    SCA:Saluki Cable Assemblies

    9696:SMA/SMA

    A:M-M

    B9:Cable Type

    RU:Armour

    24:Length(inch)

Rango de frecuencia

DC – 26.5GHz

Conector A

SMA (M)

Conector B

SMA (M)

Longitud

SCA9696A-J9NL24: 24 inch

SCA9696A-J9NL36: 36 inch

SCA9696A-J9NL48: 48 inch

Pérdida de inserción

SCA9696A-J9NL24: 1.16

SCA9696A-J9NL36: 1.56

SCA9696A-J9NL48: 1.96

VSWR

1.25

Estabilidad de amplitud

±0.1

Estabilidad de fase

±4°

SCA9696A-J9NL24

Frequency Range Connector Length
DC - 26.5GHz SMA (M) 24 inch

SCA9696A-J9NL36

Frequency Range Connector Length
DC - 26.5GHz SMA (M) 36 inch

SCA9696A-J9NL48

Frequency Range Connector Length
DC - 26.5GHz SMA (M) 48 inch
